ウォータージェット高精度加工事例

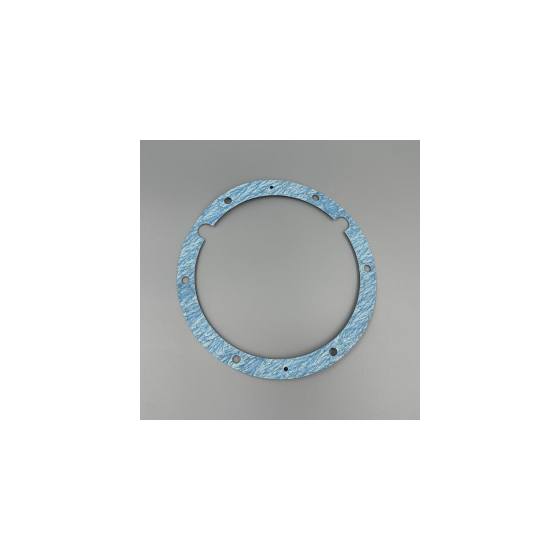

■ 加工事例概要 製品名：切りかけガスケット 寸法：外径φ172 × 内径φ142（P157／R7U切りかけ-2） 本事例は、No.6500（3.4t）を使用した異形リングガスケットの加工実績です。外径・内径に加え、R形状を伴う切りかけ部を2箇所設けた仕様で、位置決めや干渉回避を目的とした設計となっています。 ウォータージェット加工を採用することで、熱影響を抑えながら自由曲線を高精度に再現。切りかけ位置と外周寸法の同時精度を確保しています。
この製品へのお問い合わせ
基本情報
■ 製品特長（No.6500） No.6500は、非石綿繊維と耐熱・耐油性ゴム（NBR）を主成分とする汎用ジョイントシートです。経済性に優れ、水・油・空気など幅広い流体に対応します。各種産業の配管や機器のシールとして標準的に使用され、JIS水道用規格にも適合していますが、100℃を超える条件には注意が必要です。 ■ 加工方法（ウォータージェット加工） ウォータージェットとは、高圧水を利用して材料を切断する水圧切断機です。高圧水を噴射し加工します。 加工材料により噴射ノズルを替え、高品質な製品を短時間で製作することができます。又、従来の手加工 による寸法公差が大幅に改善され安定した加工精度が得られます。プレス加工による切断面のテーパーも ウォータージェット加工なら改善することができます。
価格帯
納期
用途／実績例
■ Q&A Q：異形形状でも量産対応できますか？ A：加工データ管理により再現性を確保し、量産にも対応可能です。 Q：耐油用途に使用できますか？ A：No.6500は耐油性ゴムを主成分としており、水・油・空気ラインに対応します。 Q：図面支給での製作は可能ですか？ A：図面データに基づき加工可能です。 ■ ダイコーの対応力 材質選定から加工方法提案、異形形状対応まで一貫してサポート。試作・小ロット・特注形状にも柔軟に対応します。
カタログ（2）
カタログをまとめてダウンロード
企業情報
ダイコーは、ガスケット・パッキンをはじめとする様々な工業用製品の加工に特化したメーカーです。 日本最大級のウォータージェット加工機をはじめとする業界屈指の加工設備と、ジョイントシート、ゴム、樹脂、金属など幅広い材料の取り扱いにより、お客様の多様なニーズにお応えします。50年間培ってきた技術と経験を活かし、お客様の課題解決に貢献できるよう、高品質・短納期・低コストで製品をご提供いたします。お客様の多様なニーズにお応えするため、ダイコーの生産拠点には様々な加工設備を備えています。中でもウォータージェット加工機は、大阪本社・東京支社合わせて4台を設置しており、国内でも最大級の規模を誇ります。最大加工範囲はW4,000mm×L5,500mmで、大口径のガスケット・パッキンも高精度に製造できます。材料効率を極限まで高めることにより、『高品質・低コスト』でのご提供を実現しています。
