ダイヤモンド基板、diamond

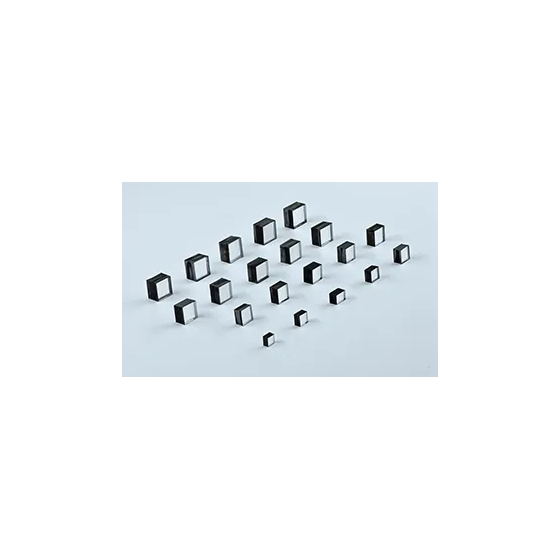

CVDダイヤモンド基板（Chemical Vapor Depositionダイヤモンド基板）は、化学気相成長（CVD）法を用いて製造されるダイヤモンドの薄膜を基板として使用する材料です。 CVD法では、ダイヤモンドをガス状態の炭素源（通常はメタン）を使用して化学反応によって基板上に成長させます。 このプロセスにより、高品質のダイヤモンド薄膜を作り出すことができます。
この製品へのお問い合わせ
基本情報
■ 光学特性 屈折率（1064 nm）2.392 屈折率（600 nm）2.415 透過率（1064 nm）＞ 68 % 透過率（8 ～ 25 µm）＞ 70 % ■ 熱特性 熱伝導率＞ 2000 W/m·K ■ 結晶仕様 結晶方位(100) / (110) / (111) メイン面ミスカット3° ± ■ 寸法公差 横方向寸法公差± 0.05 mm 厚さ公差± 0.1 mm 平行度＜ 2′（分） ■ 表面・加工仕様 表面粗さ＜ 10 nm エッジ加工レーザー切断
価格帯
納期
用途／実績例
ダイヤモンド切削工具 伸線ダイス用 光学窓 熱管理向けアプリケーション（レーザー用ヒートスプレッダー等） ドレッシングツール 電子デバイス（高周波、高電圧デバイス） 各種サイズや仕様に応じて、高品質なCVD単結晶ダイヤモンド製品のカスタマイズが可能です。
