・有限要素法による電場解析ソフトウェア(電界シミュ レータ)で、周波数応答解析をおこないます。
有限要素法による電場解析ソフトウェア(電界シミュレータ)で、周波数応答解析をおこないます。 3次元・2次元及び軸対称問題を扱うことができます。 【特徴】 ・PHOTOシリーズ専用プリ・ポストと一体型となっているため、データ作成から解析、結果処理が一連の操作として行えます。 ・他のPHOTOシリーズモジュールと一体化しているので、たとえば、電場解析によって求まった発熱から、温度分布を求めるような連成解析が簡単にできます。 ・エッジエレメント法及びICCG 法の併用により画期的な高速化が達成されています(従来の有限要素法の数十倍) ・有限要素法を使っているので解が安定し、初心者でも安心して使えます。 ・熱伝導解析モジュールPHOTO-THERMO と連成し、導体内のジュール発熱から温度分布の計算をすることができます。 ・VOLTjωとTHERMOが一体となっているため発熱密度の受け渡しがファイルを介さず自動で実施されます。 ・VOLTjω、THERMOをそれぞれ単独で使用することも可能です。
この製品へのお問い合わせ
基本情報
・線形比誘電率、線形電気伝導率が使用できます。 ・電気伝導率、誘電率の電場依存性をもつ非線形解析ができます。 ・電気伝導率と誘電率の異方性を扱うことができます。 ・熱伝導率、比熱が温度依存性をもつ非線形解析ができます。 ・定温度境界、断熱境界及び熱伝達境界の条件が設定できます。 ・解析結果として、電場分布（電界分布）、電流分布などが得られます。 ・物性ごとの発熱総量[W]を出力することができます。 ・スライドインタフェースにより、互いに運動する物体を取り扱うことができます。 ・時間的に変動する誘電体内に生ずる変位電流を考慮した解析ができます。 ・リスタート機能を搭載しています。 ・複数のファイルを読み込んで連続実行が可能です。 ・外場機能により、磁石やコイルの移動が簡単にできます。
価格帯
納期
用途／実績例

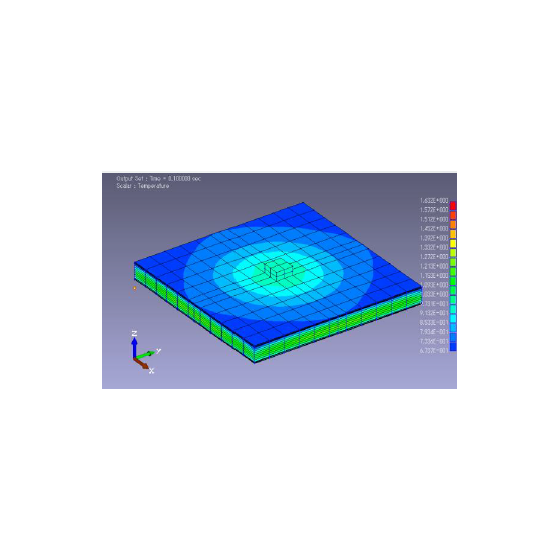

【適用分野】 電場（電界）及び導体内の電流分布による熱伝導のシミュレーションが必要となる分野。
