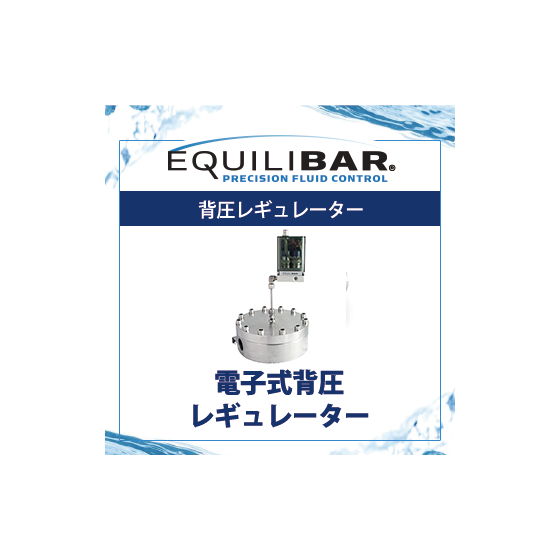

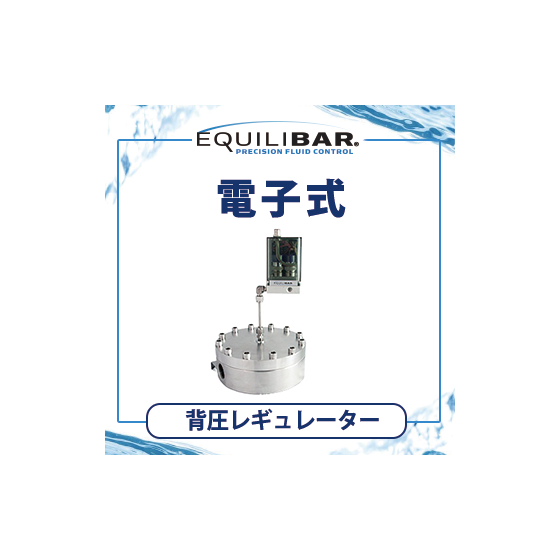

Equilibar 電子式背圧レギュレーター

関連動画

基本情報

1/4インチから4インチ 最大5000 psig / 344 bar(g)

価格帯

納期

~ 1ヶ月

用途／実績例

電子式背圧調整器はどこに設置すべきか？ 精密な圧力制御が必要なシステムでは、背圧レギュレータをレギュレータの上流側、またはレギュレータの入口に設置する必要があります。背圧制御を自動化したい場合は、電子背圧レギュレータを設置する必要があります。電子背圧レギュレータは中央コンピュータに接続して制御することで、自動圧力制御を実行できます。圧力設定値を変更する必要があると、コンピュータが電子背圧レギュレータに信号を送信します。手動による操作は不要です。 ◆背圧アプリケーション -CO2電気分解 -水素エネルギーのためのアンモニア分解 -スプレー塗装用圧力制御 -電解装置緊急停止弁 ◆研究応用 -触媒研究／反応器圧力制御 -石油コア分析 -超臨界CO2制御 -膜分離 ◆産業用途 -電解槽の圧力制御 -フロー化学処理 -燃料電池の試験 -燃料ポンプのテスト ◆ポンプ制御アプリケーション -圧力バイパスバルブ -脈動減衰 -ポンプスリップの制御 ◆衛生用途 -医薬品有効成分（API）の製造 -グラジエント溶出混合 -製品充填機 -脈動減衰

詳細情報

•

  柔軟な制御オプション

•

  [ドームローディングバックプレッシャーレギュレーター液体ポンプの応用] ドーム負荷の背圧レギュレーターを使ってディスペンシング用途の流量を制御する方法を示しています。複雑な可変速ポンプを使う代わりに、どのタイプのポンプでも出力圧力をBPRで制御でき、供給圧力を制限するために供給容器に戻るのに必要な量の流体のみを許します。PID流量制御ループは電子圧力調整器への信号を制御し、これによりドーム負荷BPRの設定点を空気圧信号で制御します。 この例ではPIDフローコントローラーを使用していますが、このシステムの反応時間はPID制御バルブよりも無限に速いです。それは、制御バルブの動作が分配流量の変化に合わせて急激に揺れ動かなければならないためです。しかし、BPRはコントローラー出力を変えなくてもヘッダー圧力を一定に保ちます。したがって、PIDはヘッダー圧力の微調整にのみ使用され、より遅く調整してもレギュレーターからの即時反応を享受できます。

•

  [ドーム負荷後圧レギュレーター　ガスリアクター応用] 触媒研究で使われる可能性のある実験室反応器の圧力を制御する電子圧力調整器とドーム負荷の背圧調整器を示しています。反応物を容器に注入するために、2つの別々の質量流量コントローラ(MFC)が使用されます。容器の圧力はプロセスコンピュータによって監視されます。原子炉内の圧力は、コンピュータが電子圧力調整器を通じて制御し、ドーム搭載BPRに空気または窒素の圧力信号を生成します。BPRは、所望の圧力設定を正確に維持するために、原子炉からガスを排出するのが適切です。
