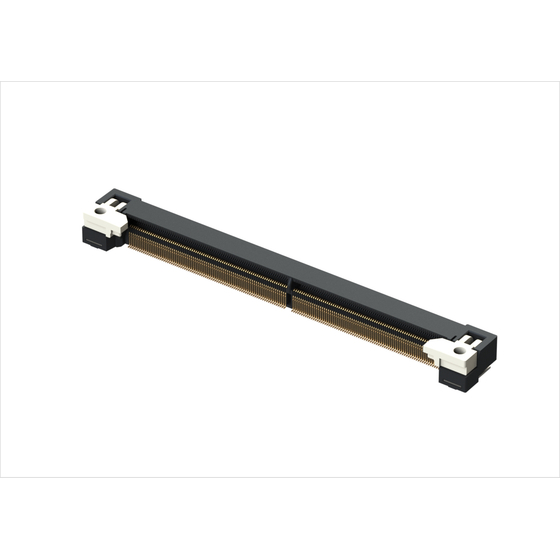

SMARC 2.0/MXM 3.1準拠 10Gbps 高速伝送対応 車載機器用ボードエッジコネクタ
ディスプレイへの映像搭載技術は日々進化を遂げています。マザーボードにはグラフィック系のチップが直接実装されており、グラフィックボードのアップデートや不具合要因による置き換えが困難です。 このような内容を改善する為に、Board Edge Connector 「CN113シリーズ」 を用いることで、MXM (Mobile PCI Express Module) 規格に準拠した置き換えを容易にすることが可能です。本シリーズはラッチ付きで、ナット/ネジ止め構造のため確実な接続状態を確保することができます。 ◆特長 車載用ボードエッジコネクタ ・車載機器対応 ・高信頼性接触機構採用 ・ラッチ付、ナット / ネジ止めの耐振動性構造 ・10Gbps 高速伝送対応 (自社定義による) ・MXM 2.0/ 3.1 / SMARC 2.0 準拠 ・ICM 230ピン規格準拠 ・モジュール基板挿入時のワイピングを確保
この製品へのお問い合わせ
基本情報
◆仕様 ・挿抜回数：30回 ・使用温度範囲：230 ピン-40℃～ 85℃、314 ピン-40℃～ 105℃ ・定格電流：0.5～0.7A ・定格電圧：DC50V ・耐電圧：AC500V（1分間） ・絶縁抵抗：250MΩ以上 ・接触抵抗：100mΩ以下 ・極数：230,314 ・端子ピッチ：0.5
価格情報
ご相談ください
納期
※ご相談ください
用途／実績例
車載機器・産業機器
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| CN113-314-2201-VE | ボードエッジコネクタ・極数314 |
| CN113-230-0001VE | ボードエッジコネクタ・極数230 |
| CN113-230-0003VE | ボードエッジコネクタ・極数230 |
