油圧式が使われてきた大型・低周波領域に対する新しい選択肢

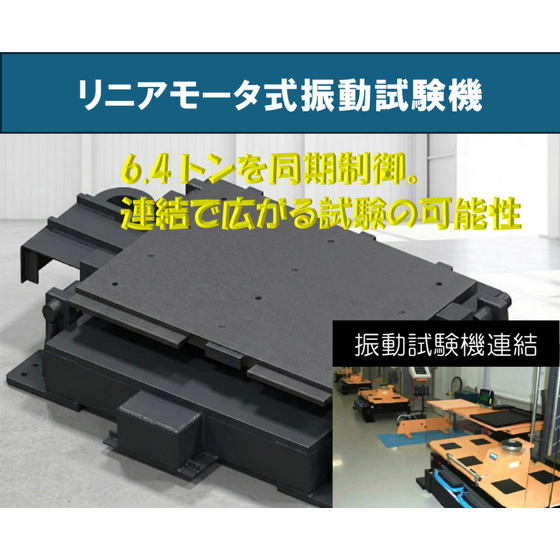

リニアモータの電磁力を直接推力として利用する大型振動試験機です。 油圧式に比べて、**省エネ・静音・低メンテナンス**を実現 設備構成がシンプルで、油圧式ほど大掛かりな周辺設備を必要としません。 大型構造物の耐久試験から微小振動評価まで幅広い振動ニーズに個別に対応していきます。 軽量から大型試験体まで、選べる3タイプ供試体重量（400kg【小型タイプ】 800kg【標準タイプ】 1600kg【高可搬タイプ】） 油圧を使わず、静かに、効率よく。用途と供試体に合わせた最適な構成をご提案いたします。”脱油圧” ”低騒音” ”省エネルギー”!! ・複数台の連結で、さらに大型の試供体にも対応可能です。（標準タイプ8台連結時：最大6.4tまで加振可能） ・約15Hzの周波数範囲で、ミクロン単位での振動試験を実現します。 ・水冷システムにより、高推力での安泰稼働と長時間の連続運転を実現します。
この製品へのお問い合わせ
基本情報
★仕様★ 【小型タイプ】 最大可搬重量（1台）：400kg 最大周波数 ：～約15Hz ※1 最大加速度 ：9.8 m/s2 定格推力（水冷時）：6.312 kN ピーク推力（水冷時）：20.827kN モータ寸法 ：1100×1400×320mm 本体重量 ：700kg 【標準タイプ】 最大可搬重量 ：800kg 最大周波数 ：～15Hz ※1 定格推力(水冷時）：12.624ｋN（水冷時） ピーク推力（水冷時)：41.65ｋN （水冷時） ピーク電流 ：83.8Arms モータ寸法 ：1830×1400×320mm 本体重量 ：1,300kg 【高可搬タイプ】 最大可搬重量（１台）：1,600kg 最大周波数 ：～約15Hz ※1 最大加速度 ：9.8 m/s2 定格出力（水冷時）：25.248kN ピーク推力（水冷時)：83.308kN モータ寸法 ：3700×1400×320mm 本体重量 ：2,700kg ※1 最大周波数は動作条件により異なります。
価格情報
設置条件・制御条件に合わせてシステムを構成 お客様の御意向に合わせた仕様により価格は都度ご提供いたします。
納期
用途／実績例
大型供試体への対応実績 NDS C 0110試験 供試体：2t 供試体：全長12.93m 3台連結（マスタースレーブ制御）変位：5mmP-P 周波数：５～10Hz 正弦波ログスイープ 試験精度：振幅±5%以内／周期±2%以内 当初、油圧式振動試験機をご使用されていたお客様より、メンテナンス性の悪さ・稼働時の騒音・電力消費増から、リニアモータ振動試験のご購入をされたお客様がいらっしゃいました。 2021年購入2026年までトラブルなくご使用され好評で、2台目の振動試験機の御購入を頂きました。 用途：商品重量1500kgを10Hzで振動させ構造破壊チェック（信頼性チェック）にご使用になられております。 振動試験装置・・・一言でいうと『製品が壊れないかどうかを人工的な揺れでチェックする装置』 水戸工業が推奨する用途として比較的重量物となる試験体に対し有効です 評価項目として ・耐久評価：繰り返し加振、長時間加振 ・共振確認：周波数掃引試験 ・機能評価：動作中加振、状態確認 ・輸送評価：輸送模擬振動 ・信頼性評価：実使用条件模擬
詳細情報
-
試験目的に応じて、正弦波、ランダム波、掃引波、、実波形模擬など、さまざまな加振条件への対応を検討可能です。振動試験の選定では、試験体そのものの重量だけでなく、治具重量、要求加速度、必要変位、加振方向などを含め総合的に検討致します。
-
【安全】 １．インターロック： 安全扉を設置した場合、安全扉が開いている間は推力が発生しません。 また、操作エリアへの入場を検知すると即時 停止させることも可能です。 2．非常停止：停止ボタン押すことで動力源を遮断します. 3．停電・電源喪失時の安全確保：不意の停電に試験体が慣性で暴走しないようメカニカルブレーキ装備
-
【保守・サービス】 ★保守：日常メンテナンス：グリース塗布（90日／回) ※メンテナンス時期にオペレーション画面にポップアップ ★サービス：稼働を続けるリニアモータ部は、国内各地対応可能です。
