業界最小クラスのスレーブユニット ちび丸くん端子台ラインアップ!
■ 製品概要名刺サイズより小さな約5cm×6cmのボディに高度な通信機能と接続性を凝縮した、産業用リモートI/Oスレーブユニット。 ■ 対応規格EtherCAT、CC-Link IE TSN、EtherNet/IPの3大主要ネットワーク規格に一挙対応。 ■ 構成・極性各規格に16点入力、16点出力、8点入力/8点出力のバリエーションを揃え、NPN/PNP双方の極性を網羅。 ■ 仕様・配線結線が迅速な「プッシュイン式」と、確実な結線を行える「ねじ止め式」の2種類の端子台タイプを用意。棒端子や単線など様々な線種に対応。 ■ 設置・メリットDINレール取付構造と合わせて、盤内配線の劇的なスリム化と工数削減を実現。"
この製品へのお問い合わせ
基本情報
■ 外形・質量：59.5×49.5×31 mm（突起除く）、約70g ■ 対応ネットワーク：EtherCAT（CoE、FoE）、CC-Link IE TSN（Class B、100M/1Gbps切換）、EtherNet/IP（CIP通信） ■ 端子台コネクタ：プッシュイン式（適合 AWG#26〜#16、剥き代 9mm） / ねじ止め式（適合 AWG#28〜#16、剥き代 7mm、トルク 0.25N・m） ■ 電源仕様：定格DC24V（許容範囲 DC20.4〜26.4V）、内部消費電流 120mA以下 ■ デジタル入力：定格DC24V、4mA以下/点（ON17V以上/OFF5V以下）、遅れ0.5ms（Typ）、1コモン、ステータスLED付 ■ デジタル出力：定格DC24V、出力電流0.5A/点（2A/ユニット、FET）、残電圧0.5V以下、漏れ電流0.1mA以下、遅れ0.5ms（Typ）、1コモン、LED付 ■ 制御・保護：入力フィルタ設定、通信異常時出力設定、パルストランス絶縁"""
価格帯
納期
用途／実績例
■EtherCAT、CC-Link IE TSN、EtherNet/IPが混在する製造ラインにおいて、同一の「ちび丸くん」形状のままリモートI/O部を統一・配置する用途。 ■約5cm×6cmのサイズメリットを活かし、中継ボックスや可動アームの根元、盤内の極少スペースへ16点の大容量I/Oを省スペースに配線。 ■棒端子やフェルール端子を差し込むだけで結線が完了するプッシュイン式端子台を使い、配線ミスを防止しつつ装置の組み立て・メンテナンス作業を高速化。 ■単線や撚り線、各種フェルール端子など、現場の既存ケーブル資産や社内配線ルールに合わせてねじ止め式とプッシュイン式を最適に選択する構築。 ■インバータや大容量モータが発生させるノイズの影響を抑える入力フィルタ機能や、国際規格（IEC61131-3）準拠の強固な電気的保護が必要な制御システム。 ■通信異常時の出力設定機能を活用し、予期せぬネットワーク切断が発生した際にも、アクチュエータやバルブへの出力を即座に安全状態へホールドまたはクリアする用途。"

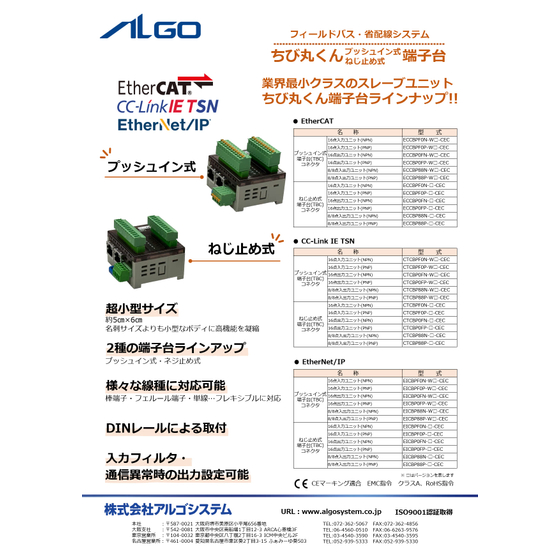

カタログ（1）
カタログをまとめてダウンロード
企業情報
1981年システムハウスとして誕生したアルゴシステムは、今「コミュニケーション＆コントロール」を事業コンセプトに、独創的なテクノロジーで、さらなる先進分野にチャレンジしています。 開発・製造からシステム構築まで幅広い技術でお応えする産業用電子機器メーカー 私たちアルゴシステムは、40年のものづくり技術によって、 高機能・長寿命・長期安定供給を誇る自社開発製品の製造・ご提供だけではなく、 お客様の専用機器の開発や、最先端のシステムソリューションを通じて、 社会を支える様々な産業に貢献してまいります。
