画像測定機や各種検査機器を用いた寸法・外観検査を実施し、品質安定化！

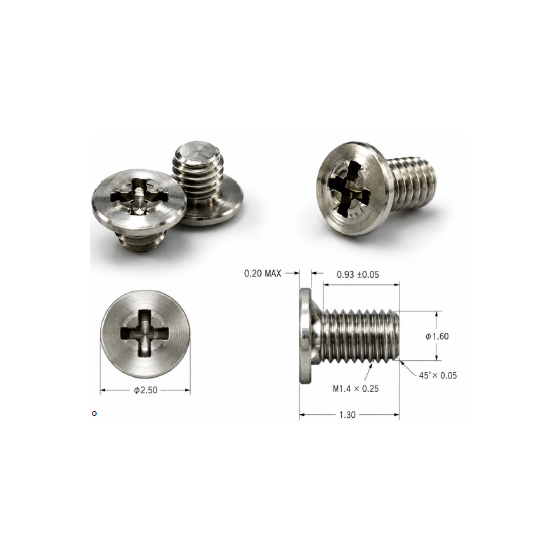

M1.4x0.25の微細小径ねじを対象とした精密切削加工事例を ご紹介いたします。 小径ねじ部品では、ねじ部の寸法管理に加え、頭部形状や溝形状を 含めた複合形状の加工精度が求められます。 当社では、頭部径φ2.5mm以下、全長1.3mmの小型形状に対し、ねじ部、 頭部形状、溝形状を含む複合加工をNC自動旋盤で安定加工しています。 【課題】 ■ねじ部の寸法管理に加え、頭部形状や溝形状を含めた複合形状の加 工精度が求められる ■量産時には寸法のばらつきや外観品質の維持が課題となり、 安定して供給できる加工メーカーが限られている ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【解決方法】 ■NC自動旋盤による小径精密切削技術を活用し、M1.4x0.25の微細小径ねじを安定加工 ■画像測定機や各種検査機器を用いた寸法・外観検査を実施し、品質安定化 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
企業情報
日本の古都 京都 に位置する株式会社ウィルはNC旋盤にて非常に微細な精密切削部品を製造しており、その生産規模は月間数千万パーツに及びます。 高難度・高精度部品をお客様のご要望に応じて高品質・短納期で提供させて頂いております。電子部品・医療部品・自動車部品・油圧部品等、世界中の多くの市場（アジア・ヨーロッパ・北米）で当社の部品は活躍しています。
