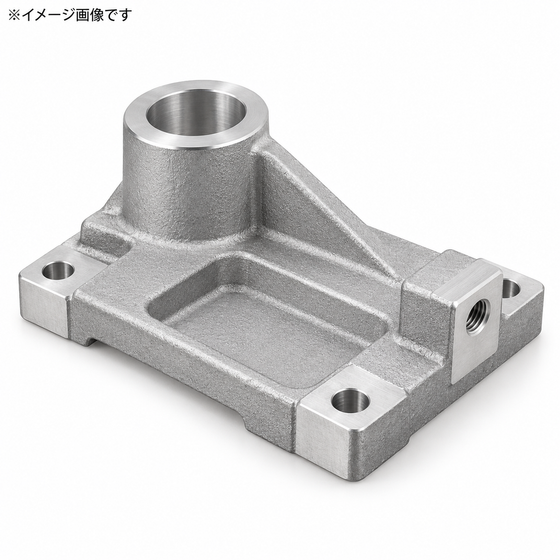

他社鋳物の引け巣で気密漏れが止まらない。方案を見直し転注品の不良率を70％から3％へ。1個から試作、200社5,000品目の実績
加工後の気密試験で漏れが見つかり、せっかく削った部品が不良になる。他社で鋳造していた産業機械部品で、不良率が70％に達していた。そんな状況でご相談をいただきました。 漏れの原因は引け巣でした。肉厚部が最後に固まる際、溶湯の補給が追いつかないと内部に空洞が残ります。鋳肌では見えなくても、加工で削ると空洞が表面に現れ、漏れの通り道になります。押湯や湯口の配置といった方案に原因があるため、鋳造先を替えるだけでは止まりません。 カルモ鋳工は図面と不良品を確認し、方案から設計し直しました。鋳造シミュレーションで凝固の順序と湯流れを事前に確かめ、肉厚部に溶湯が行き渡る形に変更。木型の製作から鋳造、機械加工、検査までを社内で行い、不良率を70％から3％まで下げました。1個の試作で品質を確かめてから切り替えられ、成約前の工場見学も可能です。 引け巣・湯回り不良・割れの原因と対策をまとめた鋳造欠陥対策ガイドブックを無料進呈しています。下記よりダウンロードください。
この製品へのお問い合わせ
関連動画
基本情報
【受託範囲】木型製作／方案設計／鋳造／機械加工／気密検査の一貫生産（他社鋳造品の加工のみも可） 【対応欠陥】引け巣・気密漏れ（方案の見直しによる対策） 【品質対策】鋳造シミュレーションによる凝固・湯流れの事前確認 【対応ロット】1個から（試作で品質確認後に切り替え） 【鋳造サイズ】50mm角〜1,000mm角／最薄1mm（局所）・1.5mm（全体） 【対応材質】 ・アルミ合金：AC2A／AC2B／AC3A／AC4A／AC4B／AC4C／AC4CH／AC4D／AC7A／AC8B ・銅合金：CAC403／406／502／301／302／303／702／703 【鋳造プロセス】生型／自硬性／アルカリフェノール／コールドボックス／金型の5工法を社内保有 【加工設備】5軸マシニングセンタ15台／門型2台／立形3台／NC旋盤2台 【加工精度】幾何公差±0.03mm 【検査設備】接触式三次元測定機2台／非接触3次元デジタイザ（偏差30〜80μm）／3Dスキャナ NIMBLETRACK Gen2 【認証】ISO9001（2012年）／JIS Q 9100（2015年）／KEMS Step2"
価格情報
図面と不良の内容（漏れの発生箇所・不良率）をお知らせいただければ、方案の見直し案とあわせて無料でお見積りします。不良品の現物があれば、原因の特定がより確実になります。 木型を社内で設計製作するため、転注にともなう型の作り直しも1社で完結。1個からの試作で品質を確かめてから切り替えられます。
価格帯
1万円 ~ 10万円
納期
※試作は最短2週間で発送、木型製作を含む初回は最短3週間です。転注品は方案の見直し内容・数量・加工箇所により変動しますので、切り替えの希望時期をお知らせください。
用途／実績例
【対応業界】産業機械／工作機械／農業機械／ロボット／船舶／鉄道／電力・エネルギー／半導体製造装置／自動車・CASE 【改善事例】 ■ 産業機械部品 他社からの転注品（アルミ砂型鋳物／引け巣による気密漏れ／方案の見直しで不良率70％→3％） 【その他の実績】 ■ 産業機械部品（AC4CH-T6／中子11個の複雑形状） ■ 鉄道車両向けシリンダーケース（AC4CH-T6／中子6個の複雑形状） ■ 船舶用アルミ部品（AC2A-T6／小型・多数個どり） 【こんな場面で使われています】 ・加工後の気密試験で漏れが見つかり、加工費ごと無駄になっている ・鋳造先を替えても、同じ箇所の引け巣が直らない ・肉厚部のある部品で、内部の空洞が加工面に出てくる ・不良の原因を、方案までさかのぼって検討してほしい 【実績規模】直近5年で200社5,000品目。年間500件以上の試作・開発実績。
カタログ（2）
カタログをまとめてダウンロード
企業情報
カルモ鋳工は、アルミ合金・銅合金鋳物の木型・金型製作から、砂型・金型鋳造、機械加工、検査まで一貫対応する神戸の鋳造メーカーです。 1個の試作・多品種少量品から量産品まで対応。自社鋳造品だけでなく、他社で鋳造された鋳物の機械加工のみのご依頼にも対応しています。 「少量のため鋳造を断られた」「鋳造欠陥が改善しない」「鋳物の加工先が見つからない」「図面がなく現物しかない」といった案件もご相談ください。3Dスキャンによる現物測定から型製作、鋳造、加工まで対応します。
