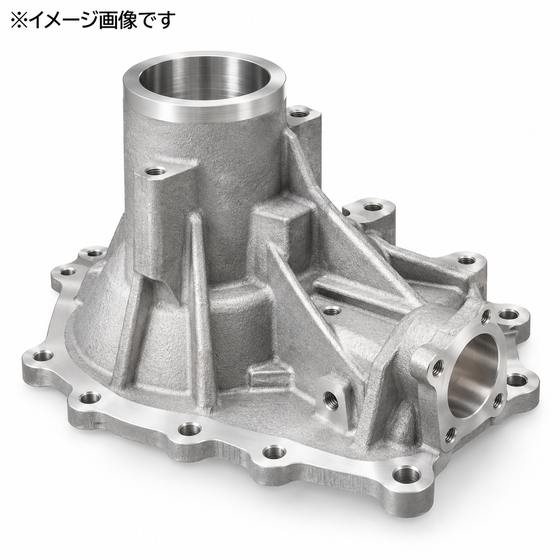

AC4B-Fケーシング600×500×300を1個から月産30個。木型・鋳造・5軸加工を社内完結し寸法責任を一本化
産業機械用ケーシングのように鋳物精度と加工精度の両方が厳しい部品で、不良の原因が鋳造・加工どちらの責任か分からず困った経験はありませんか。 鋳造メーカーと加工メーカーが別会社の場合、鋳物の寸法ばらつきを加工側が個別に追い込む形になり、フィードバックに時間がかかります。精度保証の責任分界が曖昧なまま量産に入ると、不良の原因追及に手間取ります。 カルモ鋳工は木型・金型の設計製作から鋳造、機械加工、検査まで社内で一貫対応しています。鋳造直後と機械加工後の両方で寸法を測定し、ばらつきの傾向を加工条件に反映するため、鋳物精度と加工精度を一体で保証できます。窓口が一本化されることで、不良発生時の原因追及も迅速です。 本製品はAC4B-F材のアルミ砂型鋳物ケーシングを、木型設計から機械加工まで一貫対応し、精度保証まで含めて仕上げた事例です。 工法別の損益分岐と小ロット対応の考え方をまとめた技術資料を無料進呈しています。下記よりダウンロードください。
この製品へのお問い合わせ
関連動画
基本情報
【木型設計】型設計から社内で一貫対応（形状変更も社内完結） 【対応数量】1個の試作から月産30個の量産まで 試作から量産移行までを同じ体制で対応します 【本製品サイズ】600mm×500mm×300ｍｍ（産業機械用アルミ砂型鋳物ケーシング） 【精度保証】鋳造直後・加工後の両方で寸法測定し、鋳物精度と加工精度を一体で保証 【対応材質】 ・アルミ合金：AC4B-F／AC2A／AC2B／AC3A／AC4A／AC4C／AC4CH／AC4D／AC7A／AC8B（10材種） 【鋳造プロセス】自硬性／アルカリフェノール／コールドボックス 【機械加工】5軸マシニングセンタ15台、門型MC2台、立形MC3台、NC旋盤2台 【検査】接触式三次元測定機2台、非接触3次元デジタイザ1台（偏差50〜80μ） 【認証】ISO9001（2012年）／JIS Q 9100（2015年）／KEMS Step2 【お問い合わせ時にご用意いただくもの】 図面（STEP／IGES／PDF）または現物のお写真。 図面がない場合は、おおよその寸法・材質・数量だけで結構です。 NDA締結にも対応しております。
価格情報
図面またはサンプル現物をご提示いただければ無料でお見積りします。 1個からの製作に対応しており、型を社内製作することで 少量でも初期費用を抑えます。 工法によりコストが変わるため、切削加工・ダイカスト・3Dプリンタ からの工法転換もあわせてご提案します。 （参考：切削からの転換は5個以上、3Dプリンタからの転換は2個以上で費用削減）
価格帯
1万円 ~ 10万円
納期
※木型設計・製作を含む初回は最短3週間。要求精度により変動しますので、まずはご相談ください。
用途／実績例
【対応業界】産業機械、電機、プラント他 【納入実績】 ■ 産業機械装置用ハウジング（AC4CH／L300×W600×H150／木型・砂型） 削り代を減らして反りを防止。厚肉部は冷やし金で引け巣を抑制 ■ 産業機械装置用ケーシング（AC4B-F／L300×W250×H200） 厚肉部の引け巣対策として冷やし金を配置 ■ 産業機械装置用ブラケット（AC4CH／肉厚3mm） 小径ボスのタップ破れを高精度鋳造で回避 【こんな場面で使われています】 ・鋳物精度と加工精度、どちらの責任か曖昧になった ・鋳造・加工が別会社で不良原因の追及に時間がかかる ・木型費と一貫生産の両方を実現したい ・図面がなく現物しかない部品の複製 【実績規模】年間500件以上の試作・開発実績。直近5年で200社5,000品目。 【対応範囲外】 鋳鉄・鋳鋼は取り扱っておりません（アルミ合金・銅合金の専業です） 1,000mm角を超える大型鋳物はご相談ください
カタログ（2）
カタログをまとめてダウンロード
企業情報
カルモ鋳工は、アルミ合金・銅合金鋳物の木型・金型製作から、砂型・金型鋳造、機械加工、検査まで一貫対応する神戸の鋳造メーカーです。 1個の試作・多品種少量品から量産品まで対応。自社鋳造品だけでなく、他社で鋳造された鋳物の機械加工のみのご依頼にも対応しています。 「少量のため鋳造を断られた」「鋳造欠陥が改善しない」「鋳物の加工先が見つからない」「図面がなく現物しかない」といった案件もご相談ください。3Dスキャンによる現物測定から型製作、鋳造、加工まで対応します。
