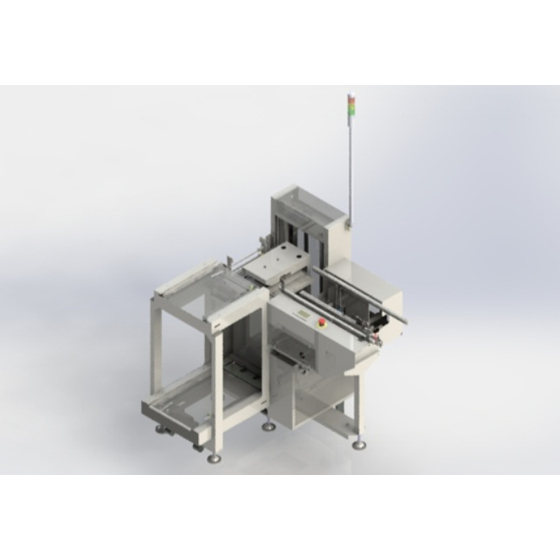

検査結果に連動してOK・NG基板を自動振り分け、不良流出を確実に防止
■ 「確実な良否判定連動」と「高速マガジン交換」 ・検査機と連動したスマートな仕分け: AOI（自動外観検査装置）などの各種検査機から送られる判定フラグに基づき、良品（OK基板）と不良品（NG基板）を正確に自動選別・格納します。NG基板の混入や次工程への誤流出を未然に防ぎ、ラインの品質管理を強固にします。 ・タクトを止めない約18秒の高速交換: マガジンの交換時間はMサイズで約18秒という高いレスポンス性能（高速性）を確保しています。マガジン切り替えによるタイムロスを最小限に抑え、高タクトな生産ラインを維持します。 ■ 「自動段替え」と「柔軟なシステム展開」 ・自動段替え対応で品種切り替えもスムーズ: 品番変更の際、クランプ幅や設定の調整ロスをなくす「自動段替え」をサポートします。多品種少量生産のラインでもオペレーターの手間を最小限に抑え、ミスのない確実な運用を実現します。 ・用途に応じたフレキシブルな機能選択: NG基板のストッカー用途だけでなく、生産ラインの構成に合わせて「供給装置（ローダー）」や「収納装置（アンローダー）」の機能として転用・構成することも可能です。
この製品へのお問い合わせ
基本情報
【特徴】 ・検査機の検査結果によって、OK基板、NG基板の振り分けを行う。 ・高速性 ・マガジン交換時間 約18sec ・※Mサイズ ・供給装置及び収納装置でも対応可能 ・自動段替え対応可能 基板搬送方向右→左（左→右） 基板搬送基準手前側（奥側） 基板搬送高さ900+50-25（mm） 対応基板寸法W50～250mm＊L50～330mm 基板厚み0.5～2.0mm 供給ピッチ1～4段 搭載マガジンエレベーターのみ or 上段1個・下段1個 or 上段2個・下段2個 電源AC100V エアー0.5MPa ※XLサイズも対応可能 ※仕様及び外観の一部を改良の為、予告なく変更することがありますのでご了承ください。
価格帯
納期
用途／実績例
実装ライン等様々な生産ラインで使用。 EMS（電子機器受託製造サービス）企業や、各種機器メーカーの生産部門など実績多数あり。
詳細情報
-
図面
企業情報
小松電子株式会社 商品部FAでは、自社工場における稼働と改善、 徹底した合理化の積み重ねを生かし、各種FA機器を設計・開発しています。 お客様のニーズに合わせ、適切なシステムを提案・提供。一貫体制にて 納入後のアフターフォロー・工程変更の改造もサポートさせていただきます。 製造現場の声を形にした製品は高い評価を得ています。
