【UL94V-0適合・不燃性】酸化金属皮膜固定抵抗器「RSF/RSMF」 ｜インバーター・電源の安全設計に

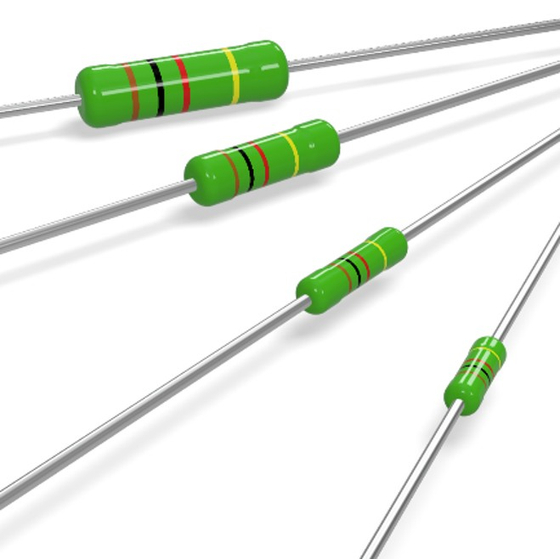

RSF/RSMFシリーズ」は、難燃性塗料（UL94V-0適合）を外装に用いた高信頼性の不燃性酸化金属皮膜固定抵抗器です。インバーター回路やスイッチング電源など、高電力が加わる回路において過負荷時の発火や発煙を抑え、基板・機器全体の安全設計に大きく貢献します。 【過負荷時の発火を防ぐ難燃性塗装で高電力回路の安全性を確保】 1.【UL94V-0適合の難燃塗装】 外装に最高グレードの難燃性塗料を採用し、異常時の発火・二次災害を防止 2.【高電力・基板の小型化対応】 標準形（RSF）に加え、実装スペースを削減できる小形品（RSMF）を網羅 3.【豊富なリード加工・梱包形態】 アキシャル/ラジアルテーピング、各種キンク加工・自立フォーミングに柔軟に対応 4.【幅広い定格電力展開】 0.5W、1W、2W、3Wの各定格電力ラインナップをカバー 5.【確かな信頼性・環境対応】 使用温度範囲 -55℃～+155℃、RoHS指令適合品 ※カタログ・仕様書のダウンロードのご請求は、下記サイトよりお問い合わせください。その他のご相談もお気軽にお申し付けください
この製品へのお問い合わせ
基本情報
製品形名 不燃性標準形：RSF12, RSF1, RSF2 不燃性小形品：RSMF12, RSMF1, RSMF2, RSMF3 定格電力：0.5W (12), 1W (1), 2W (2), 3W (3) 最高使用電圧：250V（0.5W）、350V（1W・2W）、500V（3W） 最高過負荷電圧：400V（0.5W）、600V（1W・2W）、800V（3W） 抵抗値範囲：0.1Ω ～ 120kΩ（許容差 F: ±1%, G: ±2%, J: ±5%） 抵抗温度係数 (TCR)：±200ppm/℃ 使用温度範囲：-55℃ ～ +155℃ 難燃性グレード：外装塗装 UL94V-0 適合 耐電圧 / 絶縁抵抗：Vac 400V ～ 600V / Vdc100V 1,000MΩ以上 対応形状・梱包：アキシャルテーピング（TS/TB）、ラジアルテーピング（RT/RP）、フォーミング（キンク品含む）、バラ（Bulk） ※カタログ・仕様書のダウンロードのご請求は、上記サイトよりお問い合わせください。その他のご相談もお気軽にお申し付けください
価格帯
納期
用途／実績例
「RSF/RSMF」シリーズは高電力・耐熱性および異常時の安全保障が要求される電源・パワーライン回路に広く採用されています。 •スイッチング電源・ACアダプタ o入力部の突入電流制限抵抗・過熱防止用 o1次側・2次側制御回路の電力型保護抵抗 •インバーター回路・産業用機器 oモータードライブ・汎用インバータの制御基板 o各種産業用パワーモジュール周辺のダミーロード・スナバ回路 •白物家電・住宅設備機器 oエアコン、洗濯機、IH調理器などの電源ブロックにおける安全保護部 ※カタログ・仕様書のダウンロードのご請求は、上記サイトよりお問い合わせください。その他のご相談もお気軽にお申し付けください
