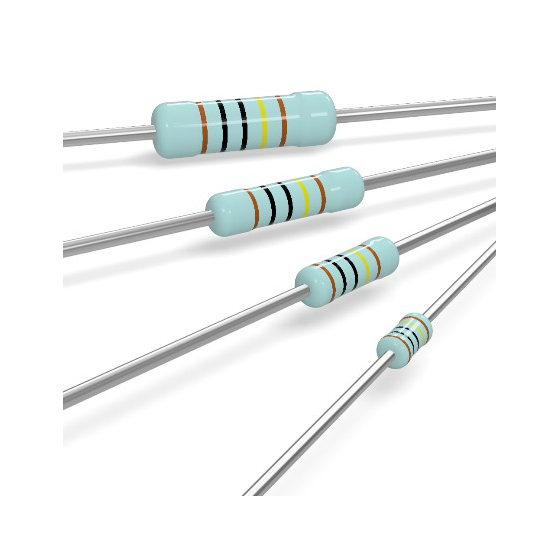

【超高精度±0.05%・低TCR ±10ppm/℃対応】金属皮膜固定抵抗器 「RN/RNMシリーズ」
「RN/RNMシリーズ」は、極めて優れた温度特性と高精度な抵抗値許容差を備えたリードタイプの金属皮膜固定抵抗器です。計測器の信号処理回路や制御電源の分圧部など、高精度と長期安定性が求められる回路に最適です。 【精密計測・制御回路の精度向上と温度変化対策を実現】 1. 【極めて高い精密性】 抵抗値許容差 ±0.05%（W）～±5%（J） の幅広い選択肢に対応 2. 【優れた温度安定性】 TCR ±10ppm/℃～±100ppm/℃ に対応し、周囲温度によるドリフトを低減 3. 【省スペース高電力化】 同等サイズで高電力化を図る小型タイプ RNMシリーズ（RNM14/RNM12） を用意 4. 【高耐圧・広抵抗値範囲】 最高使用電圧 200V～500V、抵抗値 1Ω～10MΩ までカバー 5. 【高い経年・環境安定性】 過負荷ΔR±0.25%、温度急変ΔR±0.351.0%、耐久性(70℃)ΔR±1.0%の高い信頼性 ※カタログ・仕様書のダウンロードのご請求は、下記サイトよりお問い合わせください。その他のご相談もお気軽にお申し付けください
この製品へのお問い合わせ
基本情報
製品形名：Standard: RN16, RN14, RN12, RN1 / Small: RNM14, RNM12 定格電力：0.166W（1/6W）～ 1W（RN16: 0.166W / RNM14, RN14: 0.25W / RNM12, RN12: 0.5W / RN1: 1W） 最高使用電圧：200V ～ 500V（最高過負荷電圧: 400V ～ 700V） 抵抗値範囲：1Ω ～ 10MΩ 抵抗値許容差：±0.05% (W)*, ±0.1% (B), ±0.25% (C), ±0.5% (D), ±1% (F), ±2% (G), ±5% (J) 抵抗温度係数： (TCR)±10ppm/℃（S）*, ±25ppm/℃ (E), ±50ppm/℃ (C), ±100ppm/℃ (K) 耐電圧：Vac 300V ～ 700V（絶縁抵抗：Vdc100V 1,000MΩ以上） ※カタログ・仕様書のダウンロードのご請求は、上記URLより
価格帯
納期
用途／実績例
用途／実績高精度・高安定性が求められる精密制御用回路を中心に幅広い実績・応用が可能です。 •産業用電子計測器・検査装置 oテスター、マルチメータ、オシロスコープ等の高精度アンプ回路・分圧回路 o自動検査装置（ATE）、信号発生器の基準抵抗 •医療機器・精密分析機器 o各種生体モニター、医療用画像診断装置の微少信号処理ブロック o精密分析装置のセンサインターフェース回路 •高精密電源・制御機器 o各種安定化電源、リニアレギュレータ、DC/DCコンバーターのフィードバック/検出回路 o産業用インバータ、モータ制御ドライバの制御基板 •通信・防災・インフラ機器 o通信基地局、高信頼性ネットワーク機器の基準ノイズ対策・電圧制御部 ※カタログ・仕様書のダウンロードのご請求は、上記サイトよりお問い合わせください。その他のご相談もお気軽にお申し付けください
