センターポールが小さく長尺・大型ワークの研磨に最適！カップ型＆逆回転機能で取り出し作業もスムーズな振動バレル研磨機。

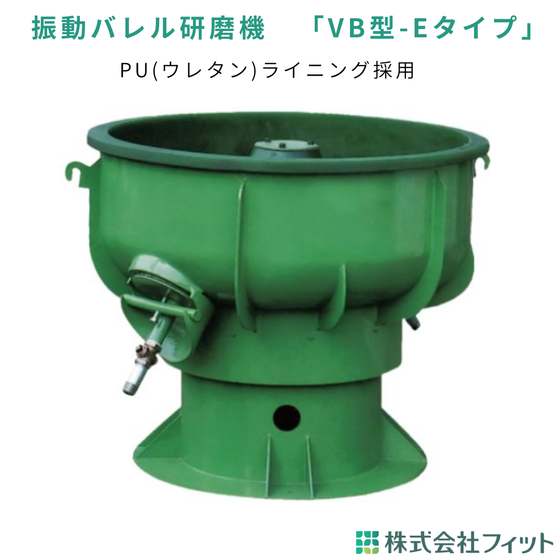

【VB型-Eタイプ 振動バレル研磨機】 長尺物・大型サイズのワーク研磨に強みを持つ振動バレル研磨機です 【特長】 ・「小さいセンターポール」構造 バレル槽内の有効スペースが広がり、これまで研磨が難しかった長尺ワークや大型ワークに対しても優れた研磨効率を発揮 ・「カップ型構造」と「逆回転機能」を標準搭載。 研磨後のワーク取り出しが容易になり、作業者の負担軽減とタクトタイムの短縮を実現 ・「インバーター制御」による振幅調整 別置操作盤からワークの材質や形状に合わせた振幅調整も可能 ・「最大容量1000Lの大型モデル」まで全9サイズをラインナップ 大型部品のバリ取りから表面仕上げまで強力にサポート ・バレル槽内に耐摩耗性に優れた「PU(ウレタン)ライニング」を採用 導入後のランニングコスト削減に寄与 （株）フィットはバレル研磨用のメディア・コンパウンド及び設備の製造・販売会社です。 単に販売するだけでなく、一歩踏み込んだ技術サポートで、貴社の生産性向上をバックアップ。 最適な研磨加工工程をご提案しますので、バレル研磨のことならお気軽にご相談ください
この製品へのお問い合わせ
基本情報
【主な仕様・スペック（VB型-Eタイプ）】 ■対応型式（全9モデル） ・25E / 50E / 100E / 150E / 250E / 350E / 600E / 750E / 1000E ■製品スペック範囲 ・総容量：25L ～ 1000L ・充填量：100kg ～ 2500kg ・本体重量：103kg ～ 1700kg ・モーター：1/2 HP ～ 15 HP（※1HP＝0.746kW） ・電源電圧：200V（50/60Hz） ・本体外径：Φ560mm ～ Φ1830mm ・本体高さ：625mm ～ 1260mm ■主要機能・設備仕様 ・構造特徴１：センターポールが小さく、長尺・大サイズワークに最適 ・構造特徴２：カップ型・逆回転機能付き（製品が取り出しやすい） ・騒音対策：静音設計 ・制御方式：インバーター可変（振幅調整可能） ・操作盤：別置タイプ（ON/OFFスイッチ、研磨タイマー、振幅ボリューム） ・ライニング：PU(ポリウレタン)ライニング ・本体カラー：グリーン / ベージュの2色展開
価格帯
納期
用途／実績例
【用途・実績例】 ■主な用途 ・長尺部品、大型金属加工部品のバリ取り・面取り ・熱処理後のスケール除去、錆取り、表面洗浄 ・大型プラスチック・樹脂成型品のバリ取り・平滑仕上げ ・自動車・建材などの大物部品の研磨 ■想定導入業界・実績例 ・自動車・輸送機器メーカー：シャフトなど長尺部品や大型ブラケットのバリ取り ・建材・住宅設備メーカー：サッシ部品や大型金具の表面処理 ・一般機械・工具メーカー：大型ギア、ハウジング部品の研磨 ・航空宇宙・医療機器メーカー：特殊形状の大型・長尺ワークの仕上げ ■解決できる課題 ・長尺物や大型ワークが既存の研磨機に入らず、手作業で研磨している ・大型部品の研磨効率が悪く、生産性が上がらない ・研磨後の大型ワークの取り出し作業に時間がかかり、作業者の負担が大きい ・ワークに合わせて細かく振幅や研磨時間を調整し、均一な品質を保ちたい
