typeE・typeE2を回路方式と電流容量で比較。工場の分電盤・設備回路に適した簡易電力量センサー選定を支援します。
工場の電力見える化では、単相2線・単相3線・三相3線など、分電盤や設備回路の方式に合うセンサー選定が重要です。 「PAL-Plus typeE／typeE2」は、交流電流と設定した電圧値・力率値から、簡易電力・簡易積算電力量を算出するModbus RTU対応センサーです。 typeEは単相2線式・三相3線式、typeE2は単相3線式・三相3線式に対応。60Aから630Aまで、回路方式・電流容量・ケーブル径に応じて選べます。 分割クランプ式で既設配線へ後付けでき、PLC、ゲートウェイBOX、監視ソフトウェアCEW-M4との連携も可能です。 【こんな課題に】 ・typeEとtypeE2の違いを比較したい ・単相／三相回路に合う機種を選びたい ・分電盤へ電力計測を後付けしたい 【導入効果】 ・回路方式に応じた選定を支援 ・設備・回路別の電力使用傾向を可視化 ・省エネ対象の検討に活用 対応回路、測定精度、適用ケーブル径、取付例はPDF資料をご確認ください。
この製品へのお問い合わせ
基本情報

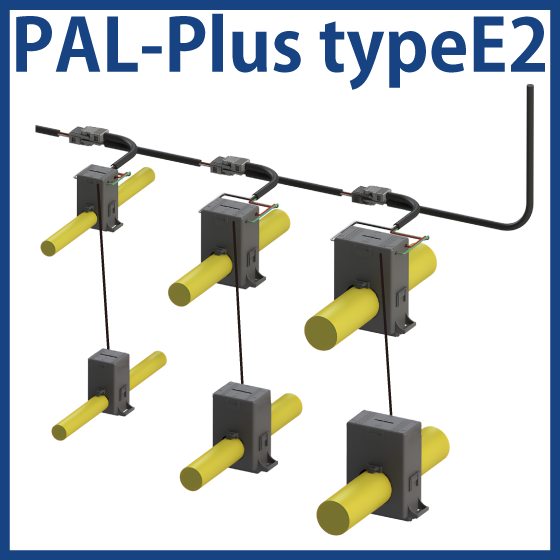

【PAL-Plus typeE】 ・対応回路：単相2線式、三相3線式 ・センサー構成：1つの電流検知部を使用 ・定格電流：60A、125A、250A、400A、630A 【PAL-Plus typeE2】 ・対応回路：単相3線式、三相3線式 ・センサー構成：2つの電流検知部を1組で使用 ・定格電流：125A、250A、400A、630A 【共通仕様】 ・計測項目：交流電流、簡易電力、簡易積算電力量など ・通信方式：Modbus RTU（RS-485） ・取付方式：分割クランプ式 ・上位接続例：PLC、ゲートウェイBOX、監視ソフトウェアCEW-M4 簡易電力・簡易積算電力量は、設定した電圧値・力率値と計測電流から算出する参考値です。 測定精度、適用ケーブル径、配線方法、対象回路への適用条件はPDF資料をご確認ください。
価格情報
お問い合わせください
納期
用途／実績例
【用途（想定）】 ・工場分電盤の主幹・分岐回路の電力見える化 ・単相2線式回路の簡易電力量計測 ・単相3線式回路の簡易電力量計測 ・三相3線式回路の簡易電力量計測 ・生産設備、空調設備、冷却設備、コンプレッサーの電力監視 ・設備別、回路別、生産ライン別の電力使用傾向比較 ・夜間、休日、待機中の電力使用確認 ・省エネ対象設備やピーク時間帯の把握 ・設備運用変更や省エネ対策の実施前後比較 ・既存PLCへの電流・簡易電力量データ追加 ・ゲートウェイBOXによるクラウド監視 ・CEW-M4による複数設備・回路の一元監視 対象回路の配線方式、電流容量、ケーブル径、必要な計測精度をご確認のうえ、適した機種をご選定ください。
