プロッター加工で複雑な内径形状に対応

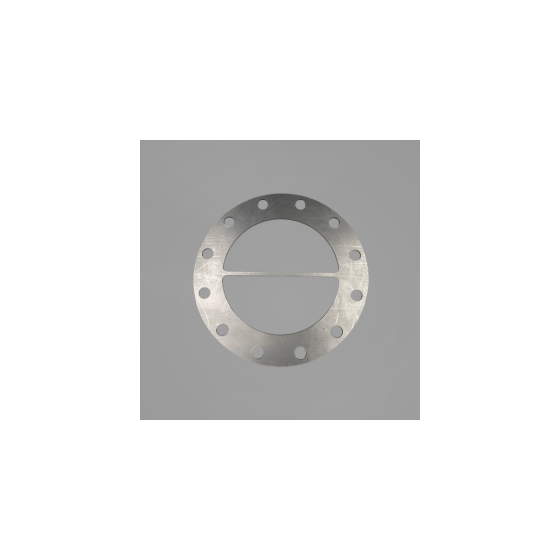

■加工事例概要 製品名：D4000製フランジガスケット（仕切り形状付き）／寸法：外径400φ×内径270φ×厚さ2t、ボルト穴25φ×12ヶ所（P355）、内径部に仕切りリブ付き（R10-4）／今回の加工事例は、内径部に仕切り形状を設けた特殊フランジガスケットです。通常の円環形状に加え、内径を2分割する仕切りリブを一体加工しています。プロッター加工により、このような複雑な切り抜き形状も型レスで高精度に対応可能です。 ■製品特長 D4000は、膨張黒鉛を主成分としたジョイントシートです。優れた耐熱性・耐薬品性を持ち、高温の蒸気や各種化学薬品に対応します。柔軟性があり、フランジ面への追従性にも優れているため、幅広い産業分野の配管やバルブ等のシールに使用されています。
この製品へのお問い合わせ
基本情報
■加工方法 プロッター（ルーター機能付き）加工機は、ゴム・樹脂・シートなど幅広い材料に対応し、切断に加えルーターによる切削が可能です。切断と切削を組み合わせることで、より複雑な形状や立体的な加工が可能になります。プロッター単体では難しい厚みのある材料や硬い材料も、ルーター機能によって加工できます。 ■Q&A Q:内径部の仕切り形状はどのような目的で設けられていますか？ A:流体の流れを制御したり、配管内部を区画分けするために設けられます。用途に応じた形状設計が可能です。 Q:仕切り部分の強度は十分ですか？ A:D4000は柔軟性と強度を兼ね備えた材質のため、適切な厚さで設計すれば実用上問題ありません。 Q:他の形状の仕切りも加工できますか？ A:はい、プロッター加工はデータ対応のため、様々な仕切り形状や穴配置に柔軟に対応可能です。
価格帯
納期
用途／実績例
D4000製ガスケットの加工はダイコーにお任せください。仕切り形状付きや特殊穴配置など、複雑な形状もプロッター加工で型レス対応いたします。試作1枚から小ロット、特注品まで柔軟に対応。図面やスケッチからのお見積りも承りますので、お気軽にご相談ください。
カタログ（2）
カタログをまとめてダウンロード
企業情報
ダイコーは、ガスケット・パッキンをはじめとする様々な工業用製品の加工に特化したメーカーです。 日本最大級のウォータージェット加工機をはじめとする業界屈指の加工設備と、ジョイントシート、ゴム、樹脂、金属など幅広い材料の取り扱いにより、お客様の多様なニーズにお応えします。50年間培ってきた技術と経験を活かし、お客様の課題解決に貢献できるよう、高品質・短納期・低コストで製品をご提供いたします。お客様の多様なニーズにお応えするため、ダイコーの生産拠点には様々な加工設備を備えています。中でもウォータージェット加工機は、大阪本社・東京支社合わせて4台を設置しており、国内でも最大級の規模を誇ります。最大加工範囲はW4,000mm×L5,500mmで、大口径のガスケット・パッキンも高精度に製造できます。材料効率を極限まで高めることにより、『高品質・低コスト』でのご提供を実現しています。
