ウォータージェット加工で高精度な穴位置を実現

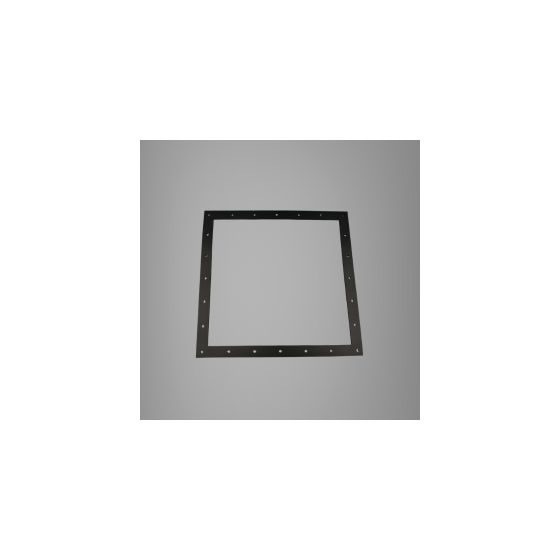

■加工事例概要 製品名：NBRゴム製角型パッキン（ボルト穴付き）／寸法：290W×300L×3t、穴径φ4×24箇所、内寸20W角抜き／今回の加工事例は、産業機械向けのシール用パッキンです。外周に沿って24箇所のボルト穴を均等配置し、フランジへの確実な固定を可能にしました。ウォータージェット加工により、ゴム材でありながら穴位置精度を高く保ち、バリのない滑らかな切断面を実現しています。 ■製品特長 NBR（ニトリルゴム）は、優れた耐油性を持ち、燃料油や潤滑油などのシールに最適な合成ゴムです。機械的強度や耐摩耗性にも優れ、Oリングやパッキン、ホース等に広く使用されます。一方で耐候性や耐オゾン性は低いため屋外使用には適さず、主に屋内の油圧・空圧機器等で活躍します。
この製品へのお問い合わせ
基本情報
■加工方法 ウォータージェットとは、高圧水を利用して材料を切断する水圧切断機です。高圧水を噴射し加工します。加工材料により噴射ノズルを替え、高品質な製品を短時間で製作することができます。又、従来の手加工による寸法公差が大幅に改善され安定した加工精度が得られます。プレス加工による切断面のテーパーもウォータージェット加工なら改善することができます。 ■Q&A Q:NBRゴムはどのような用途に適していますか？ A:耐油性に優れているため、油圧機器や潤滑油を使用する産業機械のシール材として最適です。 Q:ボルト穴の位置精度はどの程度ですか？ A:ウォータージェット加工により、手加工に比べて大幅に寸法公差が改善され、安定した穴位置精度を実現しています。 Q:小ロットでの製作は可能ですか？ A:はい、ウォータージェット加工は型が不要なため、試作1枚から小ロットまで柔軟に対応可能です。
価格帯
納期
用途／実績例
NBRゴム製パッキンの加工はダイコーへお任せください。ウォータージェット加工により、複雑な穴配置や特殊形状も高精度に仕上げます。試作1枚から小ロット、量産まで柔軟に対応。特注サイズや図面からの製作もご相談ください。まずはお気軽にお問い合わせください。
カタログ（2）
カタログをまとめてダウンロード
企業情報
ダイコーは、ガスケット・パッキンをはじめとする様々な工業用製品の加工に特化したメーカーです。 日本最大級のウォータージェット加工機をはじめとする業界屈指の加工設備と、ジョイントシート、ゴム、樹脂、金属など幅広い材料の取り扱いにより、お客様の多様なニーズにお応えします。50年間培ってきた技術と経験を活かし、お客様の課題解決に貢献できるよう、高品質・短納期・低コストで製品をご提供いたします。お客様の多様なニーズにお応えするため、ダイコーの生産拠点には様々な加工設備を備えています。中でもウォータージェット加工機は、大阪本社・東京支社合わせて4台を設置しており、国内でも最大級の規模を誇ります。最大加工範囲はW4,000mm×L5,500mmで、大口径のガスケット・パッキンも高精度に製造できます。材料効率を極限まで高めることにより、『高品質・低コスト』でのご提供を実現しています。
