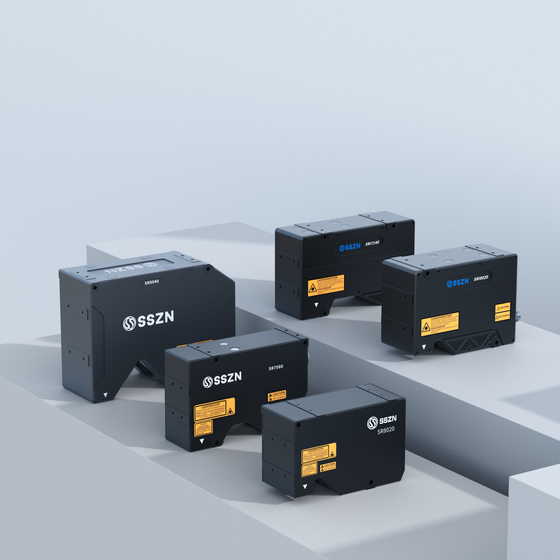

インライン3Dプロファイル測定器

基本情報

【主な仕様】 ・測定方式：レーザ三角測量方式 ・X軸プロファイル点数：最大6400点 ・スキャン速度：最大67kHz ・Z軸繰り返し精度：最小0.1μm ・非接触で高さ・幅・段差・隙間・平面度・輪郭形状を測定 ・各種産業用インターフェースに対応 ※測定範囲、精度、スキャン速度などは型式によって異なります。詳細はお問い合わせください。

価格帯

納期

用途／実績例

【主な用途・実績例】 ・自動車・EV部品の高さ、段差、平面度、3D形状測定 ・リチウムイオン電池の溶接部・バスバー検査 ・スマートフォン・電子部品の高さ・平面度・外観検査 ・半導体・PCB部品の高さ・形状検査 SinceVisionのセンシングソリューションは、Apple、Tesla、BYDをはじめとする世界の大手メーカーで採用されています。

詳細情報

•

  リチウムイオン電池の3D検査 バスバー溶接部の形状・高さ・段差や、溶接前のタブ・電極間の隙間などを非接触で測定。高速な3D形状取得により、溶接状態や微小な形状異常をインラインで検出し、電池製造工程の品質安定化・自動検査に貢献します。

•

  自動車部品の形状・寸法検査 車体・自動車部品の隙間、段差、平面度、高さ、輪郭形状などを高精度に3D測定。非接触測定のため複雑な形状にも対応し、生産ライン上での寸法検査や組立品質の自動判定に活用できます。

•

  電子部品・コンシューマーエレクトロニクスの3D検査 電子部品や精密部品の高さ、段差、平面度、輪郭形状などを高精度に測定。PCB・PCBAをはじめ、スマートフォンや電子機器の製造工程における各種3D検査・品質管理に活用できます。

•

  半導体・ウェハの3D検査 ウェハや半導体部品の高さ、平面度、段差、表面形状などを高精度に3D測定。BGA・LGAなどのパッケージ部品を含む、半導体製造工程における各種形状・寸法検査に活用できます。
