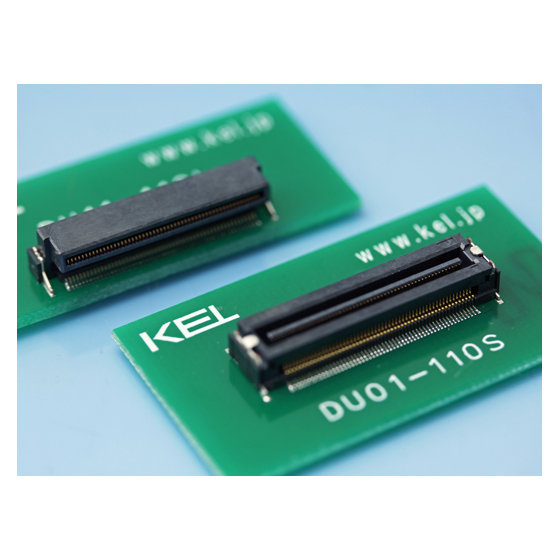

メモリーテスターやプローバーの高密度実装に貢献 DUシリーズ
半導体製造装置では、装置の高機能化・高集積化に伴い、限られたスペースでの高密度実装と高い接続信頼性が求められています。特に装置内部の基板間接続では、組み立て公差や位置ズレを吸収しながら、安定した電気的接続を維持することが重要です。 DUシリーズは、業界最小レベルのコンタクトピッチ0.4mmを実現したフローティングコネクタです。XY方向に±0.4mmの可動域を備えており、基板間の位置ズレを吸収しながら確実な嵌合を実現します。また、小型・高密度実装に対応することで、半導体製造装置の省スペース化と接続信頼性向上に貢献します。 【活用シーン】 ・半導体製造装置 ・半導体検査装置 ・プローバー ・メモリーテスター ・装置内部の基板間接続 【導入の効果】 ・装置の小型化 ・高密度実装への貢献 ・位置ズレ吸収による接続信頼性向上 ・組み立て作業性の向上 ・安定した装置稼働をサポート
この製品へのお問い合わせ
基本情報
【特長】 ・業界最小レベルのコンタクトピッチ0.4mm ・XY方向に±0.4mmの可動域で組み立て公差を吸収 ・プラグ側円弧形状接触部で異物噛み込みを抑制 ・レセプタクル底面端子露出がなく異物侵入防止とパターン配線が可能 ・有効嵌合長1.2mmで嵌合信頼性を確保 ・最大200極まで対応し、高密度実装を実現 ・レセプタクル側カプトンテープにより自動実装対応と嵌合口封止 【当社の強み】 ケルは創業以来、産業用コネクタの専業メーカーとして、お客様との対話を通じて、小型化・高機能化するエレクトロニクス機器のニーズに応える製品を提供してまいりました。独自の研究開発活動により、常に一歩先行くコネクションテクノロジーを追求し、先端の技術提案と高機能製品をお届けします。コネクタだけでなく、ラックやバックプレーンまでシステムで提供できる総合力が強みです。
価格帯
納期
用途／実績例
ー
カタログ（3）
カタログをまとめてダウンロード
企業情報
ケルは創業以来、産業用コネクタの専業メーカーとして歩んでまいりました。それはエレクトロニクス機器が小型化・高機能化する中で、優れた接続信頼性と高機能性を追求し続けた歴史でもあります。 ケルが最も大切にするのは、お客様との対話。濃密なコミュニケーションによって、お客様が抱える解決しなければならないニーズと次世代につながる要求が明らかになります。さらに独自にR&D活動を切磋琢磨することによって、私たちケルは常に一歩先行く製品をご提供してまいりました。 エレクトロニクスが拓く輝かしい未来のために。ケルはこれからもコネクションテクノロジーの領域で、先端の技術提案と高機能製品をお届けする所存です。激しく進歩する技術と市場環境に、創造力でお応えするケル。その先進性と対応力にこれからもご期待ください。
