締結時に突起部分へ面圧が集中するため、歪みの出やすい大口径フランジであってもシール性が向上！

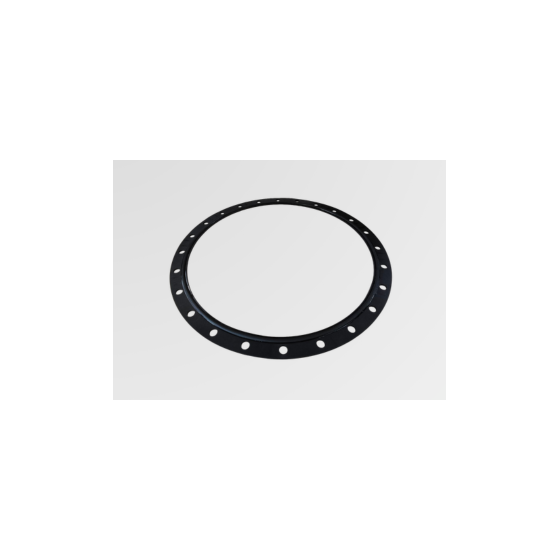

水処理設備や各種タンク・ダクトの大型接続フランジに採用された 「EPDM製R突起付き大口径ガスケット」の加工事例をご紹介いたします。 外径φ710mm、厚み5mmの平板ガスケットをベースに、シール面の中央周上に 沿ってR5形状(半丸状)のゴム突起(リブ)を上下両面に接着した特殊仕様。 高額な大口径成形金型を作ることなく、ウォータージェット切断と 高度な手加工接着を組み合わせることで、初期コストを抑えた短納期製作を 実現しました。 【事例概要】 ■課題 ・リブ付き型押し成形パッキンは数百万円規模の金型が必要となる ■加工のポイント ・平板とR突起の接着技術で高シールを実現 ※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【仕様・規格】 ■寸法/規格：5.0t × φ710(外径) × φ610(内径)[P670 / 24-φ19穴] ■材質/構造：EPDM(エチレンプロピレンゴム) / 基材(5t平板) + 上下R5突起(ゴム紐接着) ■加工法：ウォータージェット加工 + 職人の精密R紐エンドレス接着 ※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせください.
カタログ（1）
カタログをまとめてダウンロード
企業情報
ダイコーは、ガスケット・パッキンをはじめとする様々な工業用製品の加工に特化したメーカーです。 日本最大級のウォータージェット加工機をはじめとする業界屈指の加工設備と、ジョイントシート、ゴム、樹脂、金属など幅広い材料の取り扱いにより、お客様の多様なニーズにお応えします。50年間培ってきた技術と経験を活かし、お客様の課題解決に貢献できるよう、高品質・短納期・低コストで製品をご提供いたします。お客様の多様なニーズにお応えするため、ダイコーの生産拠点には様々な加工設備を備えています。中でもウォータージェット加工機は、大阪本社・東京支社合わせて4台を設置しており、国内でも最大級の規模を誇ります。最大加工範囲はW4,000mm×L5,500mmで、大口径のガスケット・パッキンも高精度に製造できます。材料効率を極限まで高めることにより、『高品質・低コスト』でのご提供を実現しています。
