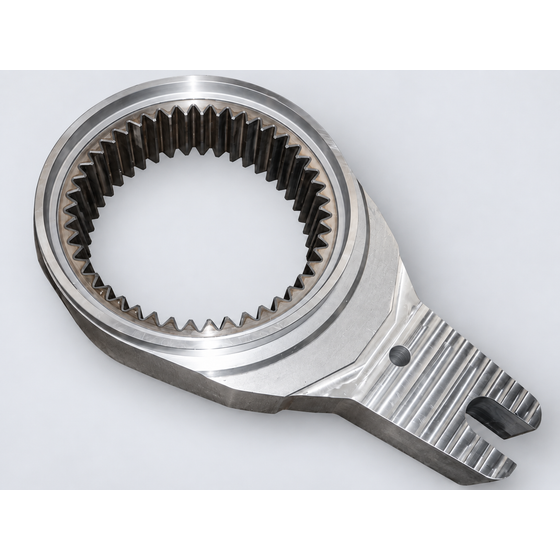

焼入れされた鋳鋼製部品の内歯車加工に対応。歯形・歯の間隔・中心との位置関係を考慮し、硬い歯部へ指定形状を加工します。
阪神精工では、焼入れ部品への内歯車加工や追加工について、ワイヤーカット放電加工による対応を検討しています。 掲載事例は、鋳鋼製部品の内周に内歯車の歯形を形成した加工です。加工対象の歯部には焼入れが施されており、硬さのある部分に指定の歯形を加工することが求められました。 材質に加え、加工箇所の熱処理状態を確認して加工方法を選定。個々の歯形だけでなく、歯の間隔や中心との位置関係も考慮し、図面の要求に沿って加工経路を設定します。 「焼入れ後の部品に追加工したい」「硬い部分に内歯形状を加工したい」といったご相談を承ります。図面とあわせて、材質・熱処理の内容・硬度・加工寸法・歯形仕様・必要精度・数量・希望納期をお知らせください。
この製品へのお問い合わせ
基本情報
【掲載事例の加工条件】 素材：鋳鋼 加工部の状態：歯部に焼入れあり 加工方法：ワイヤーカット放電加工 加工内容：部品内周への内歯車の歯形加工 検討項目：加工箇所の硬さ、指定歯形、歯の間隔、中心との位置関係、加工経路 ※鋳鋼の材種・硬度・寸法・歯数・公差の具体値は記事に記載されていません。加工可否・対応精度は、図面と熱処理状態を確認してご案内します。
価格情報
図面ごとの個別見積りです。材質・熱処理状態・硬度・加工寸法・歯形仕様・要求公差・数量・段取り条件を確認してお見積りします。
納期
用途／実績例
【加工実績】 歯部に焼入れが施された鋳鋼製部品の内周に、ワイヤーカット放電加工で内歯車の歯形を形成した事例です。 【ご相談いただける加工】 ・焼入れ部品の内歯車加工 ・硬さのある部分への内歯形状加工 ・熱処理後の部品への追加工 ・歯の間隔や中心との位置関係を考慮した歯形加工 ※標準歯車の販売ではなく、図面に基づく受託加工サービスです。
企業情報
阪神精工株式会社は、1948年創業、兵庫県神戸市を拠点とする精密金属加工会社です。 ワイヤーカット放電加工・形彫り放電加工・細穴放電加工を中心に、マシニング加工・研磨・仕上げ・測定までの一貫加工に対応。精密部品、金型部品、治具、試験片など、単品・試作・小ロットからご相談いただけます。 焼入れ鋼・超硬合金・ステンレスなどの加工をはじめ、厚物部品の輪郭加工、キー溝、微細スリット、複雑形状の加工にも対応しています。材質・形状・要求精度・用途を確認し、加工条件や工程を検討。複数の加工先へ手配する負担を減らし、部品製作を支えます。 「図面どおりにつくること」を基本に、社内で検査・測定を行い、仕上がりを確認して出荷します。 神戸・兵庫を拠点に、全国からの加工相談・見積依頼を承っています。加工先にお困りの部品や、工法・工程を検討したい図面がありましたら、お気軽にご相談ください。 https://www.hansei.co.jp/
