ベアチップを基板に直接搭載！機器の小型化・薄型化を実現する高密度の基板
「COB用PWB」は、ベアチップを基板に直接搭載し、機器の小型化・薄型化を実現する高密度の基板です。 電解金めっき、無電解金めっきに対応し、安定したボンディング性が得られます。 当社独自のキャビティ形成技術との組み合わせにより、キャビティ内にチップを搭載することが可能になり、製品の薄型化とより一層の小型化ができます。 また、チップ実装後の封止作業時のために、従来の印刷インクでは形成できない高い封止ダムを基板上に形成することも可能です。 【特長】 ■キャビティ内にチップを搭載 ■機器の小型化・薄型化を実現 ■電解金めっき、無電解金めっきに対応 ■安定したボンディング性 ■独自の金型により外形プレス加工後の端面からの埃の発生を抑える ※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報

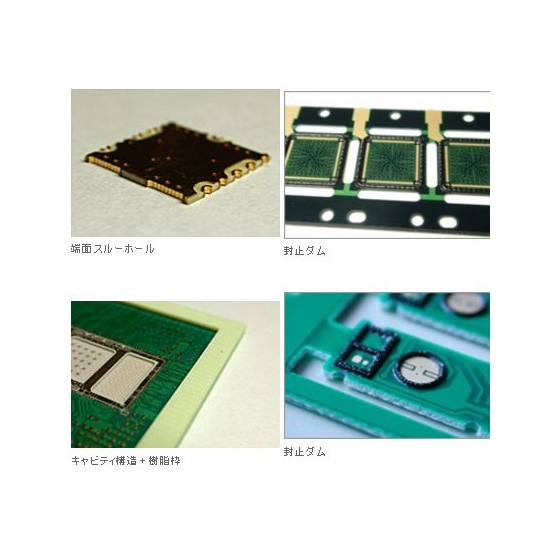

【構造例】 ■端面スルーホール ■封止ダム ■キャビティ構造＋樹脂枠 ※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
【用途】 ■機器の小型化・薄型化 など ※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。
カタログ（5）
カタログをまとめてダウンロード
企業情報
日本ミクロンは、プリント基板の製造を中心に、センサー用基板・モジュール基板など、各種基板の開発設計補助をはじめ一部実装までを行っています。 特許や独自設備・独自技術を活かし、高密度化・小型化・放熱性・薄型化・高周波特性・省電力・立体化など多様な機能性と高い信頼性を実現し、お客様のニーズに適した製品を製造しています。
