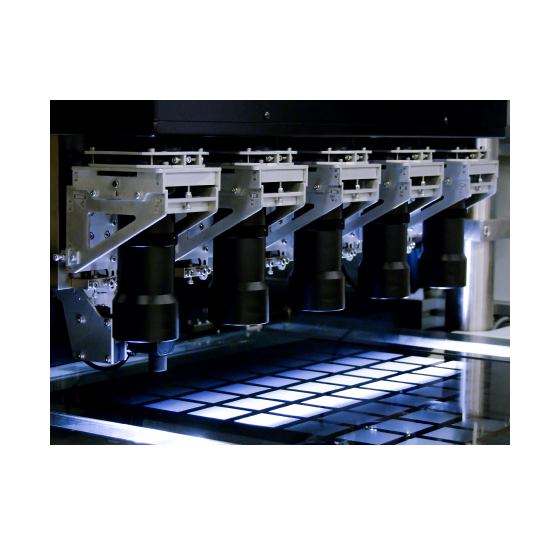

8000画素ラインセンサカメラ5台で、25レーン×20万ラインを撮像 400億画素の画像を生成
1000万穴以上のスルーホールをCADデータと比較 スルーホールの位置ズレ、形状、サイズを計測 検査ログをサーバーに出力 NG箇所を他のリペア機で比較確認・修正 ライブ用500万画素カラーカメラを搭載 NG箇所を処理前画像で閲覧可能
この製品へのお問い合わせ
基本情報
高精度リニアサーボテーブルを採用 CCDカメラとの同期により、位置測定が可能 取得画層をLCDに高速表示 マウスホイールにより拡大・縮小を行うことが可能
価格帯
納期
用途／実績例
お気軽にお問い合わせください。
詳細情報
-
■メタルマスク検査への適用例 １）CADファイルを読み込んだ直後 まだ検査ワークはスキャンされていない
-
２）検査ワークをスキャンした 画像の全体を表示している ここから欠陥箇所に向かってズームをしていく
-
３）画像を拡大しつつある 各ブロックまで拡大した
-
４）欠陥箇所が見えるまで拡大
-
５）2次元カメラで撮影した欠陥場所
