UVレーザー照射によりバイポーラ劣化を再現！通常2か月かかるサンプル評価を、2日で代替可能です

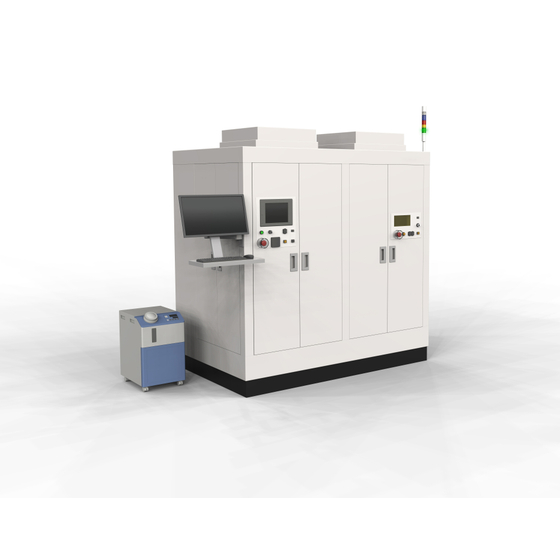

当製品は、UVレーザー照射によりこれまで通電しなければ顕在化されなかった 欠陥をあぶり出し、研究開発の評価サイクルを短縮するSiC欠陥検査装置です。 【特長】 ■UV照射 ・チップのような小さいサイズからウエハ全面まで均一なレーザ照射を実現 ・エピ厚、ドーピング濃度からホール濃度を計算し、電流密度に相当する放射照度を提案 ■PL測定機能 ・380nm、420nm、over700nmの波長で欠陥を多角的に観測 ・画像処理技術により積層欠陥の発生箇所、分類が可能（バッファー層、ドリフト層、基板界面） ・欠陥発生箇所座標付きマッピング機能付き ※まずはお気軽に、トライアル測定（無償）をご検討ください。 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【通電劣化シミュレーターの特長】 ■通電劣化につながる潜在欠陥を強力なUVレーザー照射で可視化 ■検証工程を2か月から2日に短縮 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（2）
カタログをまとめてダウンロード
企業情報
アイテスは、日本アイ・ビー・エム野洲事業所の品質保証部門を母体として１９９３年に設立されました。 日本アイ・ビー・エム野洲事業所での最先端電子部品の不良解析・信頼性保証で培った技術力を基盤にして、半導体、ディスプレイ、有機EL、太陽電池、電子部品の開発・製造を支える様々な商品、サービスを国内、海外のお客様へ提供してまいりました。
