各種、各サイズの特殊形状のダイシング用テープフレームも対応しております！
当社では、ダイシング工程において必須となる「ダイシングテープフレーム」を製造・販売しています。 ウェハの精密切断・搬送に対応し、特に海外出荷時の高い信頼性と安定性を実現。 高品質なフレームは、半導体製造メーカーや精密ガラス加工メーカー、研究開発機関など、幅広い分野でご採用いただいております。 新規品のご提供に加え、「再生研磨加工」や「再メッキ加工」といったリユース対応にも力を入れており、 環境負荷の低減とコスト最適化に貢献します。 また、ロット番号や製造情報の「レーザー刻印受託」も承っており、トレーサビリティの向上にも寄与します。 【仕様】 ■材 質：SUS420-J2(他の材質でも製作) ■硬 さ：HRC47以上(熱処理無しも対応可) ■表 面：無電解ニッケルメッキ(メッキ無しも対応可) ■平面度：0.3mm以下 ■面粗度：Ra0.3μm以下 国内外問わず、ダイシング加工や受託加工を行う企業様に最適な製品とサービスをご提案いたします。 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報

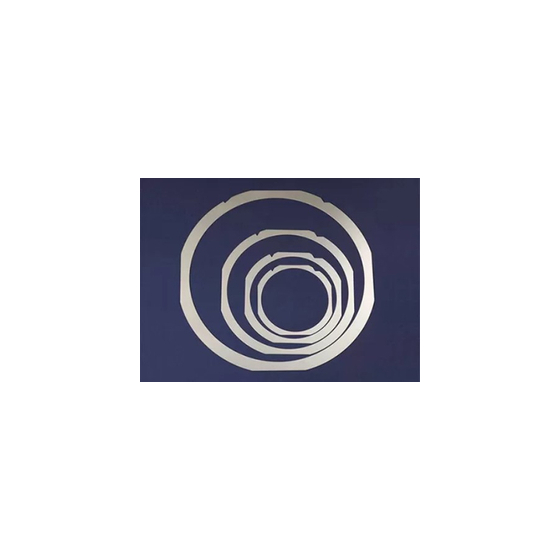

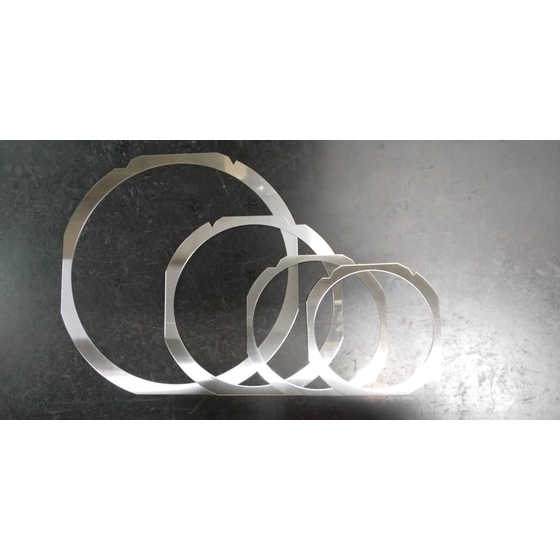

【フレームサイズ】 ■5インチ(5inch) ■6インチ(6inch) ■8インチ(8inch) ■12インチ(12inch) t=1.2ｍｍ：t=1.5ｍｍ ■特殊形状フレーム(図面を基にご対応致します) ■材 質：SUS420-J2(他の材質でも製作) ■硬 さ：HRC47以上(熱処理無しも対応可) ■表 面：無電解ニッケルメッキ(メッキ無しも対応可) ■平面度：0.3mm以下 ■面粗度：Ra0.3μm以下 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格情報
【参考価格】 ■5インチ(5inch) 600円～ ■6インチ(6inch) 600円～ ■8インチ(8inch) 1,100円～ ■12インチ(12inch)t=1.2 2,500円～ ■12インチ(12inch)t=1.5 2,700円～ ※数量により変動いたします。 ※市場物価高騰等により価格が変動いたします。 一度お問合せの上、御見積のご依頼をさせて頂ければと存じます。
納期
※状況・ご注文数量によりますのでこちらも御見積り・ご注文時にご回答いたします。
用途／実績例
半導体の製造工程（後工程）において欠かせないダイシング工程で用いる、ダイシング用テープフレームの製造・販売及び再生研磨加工を手掛けております。 また半導体に限らずガラス製品の加工時や、搬送用にもご利用いただいております。 お陰様で多くのお客様にご愛顧いただき製造枚数は600万枚、表面再生研磨は620万枚を突破いたしました。 搬送用に特化しました「樹脂製フレーム」もご用意しております。※12インチサイズのみ
カタログ（1）
カタログをまとめてダウンロード
企業情報
当社は、主にダイシング用テープフレームの製造・販売事業を展開しております。 このような事業を展開する中で、継続的改善に取り組みお客様の満足する 製品とサービスを提供し、社会に貢献することを目指しています。 ご要望の際はお気軽に、お問い合わせください。
