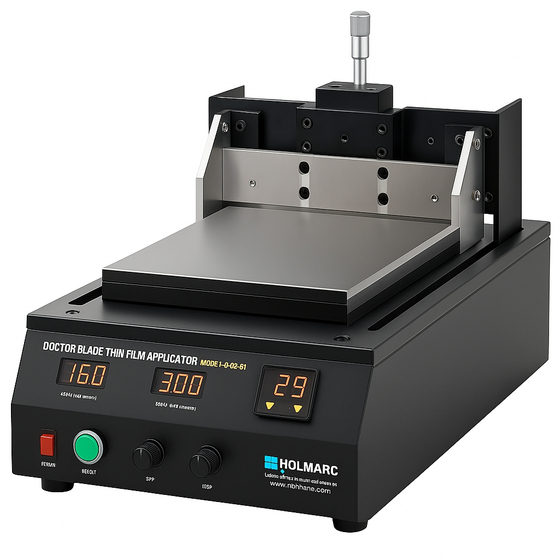

小型ドクターブレード式薄膜作製装置
ドクターブレード式薄膜アプリケーターは、液体またはスラリー状の材料を基板上に均一に薄く塗布するためのツールおよび技術です。比較的シンプルでありながら汎用性が高く、様々な研究室や産業現場でコーティングや薄膜を作成するために広く利用されています。 基板を設置するための真空吸着機能付きステンレス製ホットプレートを備えています。温度設定は前面パネルのデジタルPIDコントローラで行います。膜厚設定は、マイクロメータを使用して基板とドクターブレード間の隙間を調整することで行います。スラリーを基板に滴下し、内蔵の電動移動ステージを使用してボタンを押すだけでブレードを水平移動させることができます。速度と移動量は前面パネルのノブで設定し、LEDディスプレイにデジタル表示されます。
この製品へのお問い合わせ
関連動画
基本情報
●装置仕様 ・塗布範囲 ：290 x 210 mm (290mm方向は可変) ・スリット移動量 ：前面パネルのつまみにて 1mm単位で設定可 ・位置表示 ：7セグメントLEDデジタル表示 ・スリット速度 ：0.0～16.0mm/sec 0.1mm/sec単位で設定可 ・速度調整 ：前面パネルのつまみにて ・速度表示 ：7セグメントLEDデジタル表示 ・GAP範囲 ：0.01 ～ 5.00 mm ・GAP調整 ：マイクロメーター ・スリット動作 ：モーター制御 ・テーブル材質 ：SUS304 ・ブレード材質 ：SUS304 ・基板固定 ：真空吸着穴と真空ポンプ（付属品）によりテーブルに固定 ・テーブル温調 ：周囲温度～100℃ 設定1℃単位 ・電源入力 ：AC100V又は230V（選択） 50/60Hz ・消費電力 ：50W（温調無し）、800W（温調時）、1600W（温調＋真空吸着） ・本体重量 ：約40kg
価格情報
電源電圧を選択し、付属真空ポンプの必要有無をお知らせいただければ 見積り回答致します。
納期
用途／実績例
Li-Ion二次電池・太陽光・有機ＥＬセルなどの研究開発用途として
カタログ（1）
カタログをまとめてダウンロード
企業情報
当社は創業1972年以来、ディスプレイに携わる技術者・研究者を支援してきました。事業根幹である各種ガラス基板及び世界標準のEHCセルを国内外へ製造・販売しています。近年、多様な金属成膜基板及び高精細パターンガラス基板の要求が強まっています。周辺装置として客先仕様の小型液晶パネル組立装置やウェットプロセス装置、さらに有機EL・太陽電池の測定検査装置などを専用システムとして、あるいは簡易冶具等も含めて提供しています。
