LEDなど光学部品向けテーピングマシン。テスターを含むトータル提案も対応

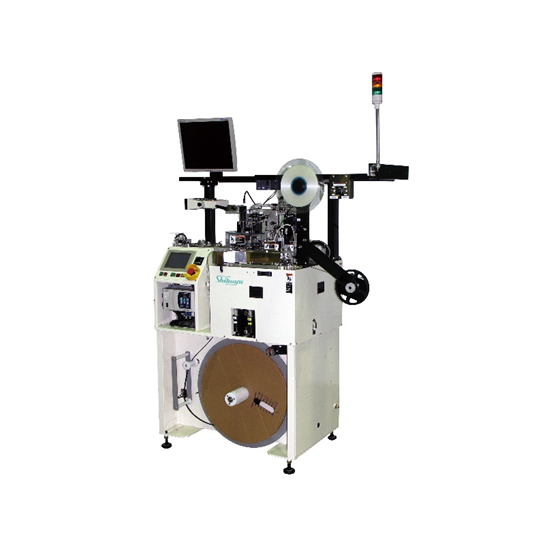

澁谷工業の「ETM465R」は、天吊りノズル式搬送を採用し、高い汎用性と検査能力を両立したLEDなど光学部品向けの高性能テストテーピングマシンです。 <本製品が選ばれる3つの強み> 1.光学部品向けの複合検査: 標準インデックスに「サブインデックス」をプラスした独自構造を採用。LEDやセンサーに不可欠な高度な光学測定、特性検査、外観検査機構の確実なインライン化に対応します。 2.自動リペア機能で省人化: テープ挿入後の外観検査において、不良品を自動で検知・補正する「リペア機能」を標準装備。手直し作業を削減し、工場の省人化と出荷不良ゼロに貢献します。 3.コンパクトな省スペース設計: 幅900×奥行650mmのコンパクトボディに高度な検査・搬送機能を凝縮。限られたスペースの量産ラインへもスムーズに導入可能です。 ▼ 特注仕様のご相談・お見積もりは公式HPへ! 「澁谷工業 半導体」で検索、またはリンクより当社の半導体製品ホームページへお気軽にお越しください。Webよりお問い合わせをお待ちしております
この製品へのお問い合わせ
関連動画
基本情報
• 対象デバイス: LED(チップ型)など光学部品向け、各種センサー、フォトリフレクタ等 • システム対応: テスター(測定器)を含んだトータルシステム提案に対応(選択仕様) • ワーク供給方式: 汎用パーツフィーダー • 搬送機構: 天吊りノズル式搬送、標準+サブインデックス構造 • 検査対応: 光学測定、特性検査、外観検査(各種機構の組み込み対応) • 品質管理: テープ挿入後外観検査リペア機能(標準装備) • テープ幅: 8mm または 12mm • シール方式: Thermo compression(熱圧着方式) • 処理能力(能力): 200~240個/分(※ワーク形状や測定・検査条件により異なります) • 装置寸法 / 質量: 900 × 650 × 1,950 mm / 450 kg 詳しいシステム構成やテスター連動のご相談は、澁谷工業の半導体製品ホームページまたは「Webからお問い合わせ」よりご要望をお聞かせください。
価格情報
応談(仕様により異なります。詳細はお問い合わせください) ※本装置は、対象とされるワーク(LED・センサー等の光学部品)の形状、組み込み・統合するテスター(測定器)の仕様、必要とされる光学・特性測定の項目数、周辺機器の仕様に合わせて最適にカスタマイズを行うオーダーメイド仕様となります。そのため、仕様確定後に個別にお見積もりをいたします。納期についても同様に応談となりますので、まずは半導体製品ホームページをご覧いただくか、Webよりお気軽にご相談ください。
納期
用途/実績例
当社の高度な搬送・制御技術と多機能インデックスにより、精密な光学・特性検査が求められるLED生産・光学部品生産ラインで多数の実績があります。 【主な対応デバイス・実績例】 • 高輝度・多色チップLED: 最適なテスターをパッケージングし、輝度や波長などの光学特性測定、電気特性検査、外観検査からテーピングまでをインライン工程で連続処理。 • 光学系センサー・フォトリフレクタ: 微小パッケージへの傷やダメージを抑えるノズル式搬送により、確実な機能検査と整列収納を実現。 【解決できる課題】 • 「テスターとテーピングマシンを別々に手配・セットアップする手間やリスクを減らしたい」 • 「LEDの特性検査、光学測定、外観検査を個別の装置に分けず、1台に集約して省スペース化したい」 • 「テープ挿入後の検査ミスや、手作業によるリペア(修正)の手間を減らして省人化を図りたい」 デバイスに合わせた最適なテスターの組み込みをご提案します。詳細は澁谷工業の半導体製品ホームページよりお気軽にお問い合わせください。
