半導体後工程検査にて安定した検査が可能なシートソケット！高速・高密度測定を可能にする「PCR」とは？動作原理等の技術資料を進呈！

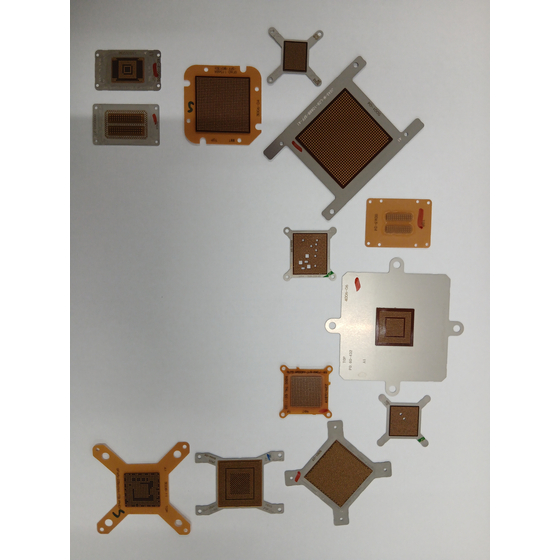

シートソケットPCR（Pressure-sensitive Conductive Rubber）は、 厚み方向に金属粒子を整列させた加圧導電性シートコンタクターです。 電極を加圧することで、シート内部の金属粒子が互いに接触し、多数の導電経路を形成。 これにより、スプリングピンや他用途導電ゴムと比べて、低接触抵抗かつ高い信号安定性を実現！ また、ハンダレスで接続できる構造のため、検査対象物（DUT）や測定基板へのダメージを最小化。 位置ズレ許容度が高く、微細ピッチ・多Pin環境でも安定した接続が可能です。 アドバンストパッケージ、チップレット、SoC／メモリ評価、BtoB接続など幅広い用途で採用が進んでいます。 【特長】 ■半田ボールや測定基板にダメージを与えない！ ■高周波検査に優れた性能を発揮 ■微細・多ピンパッケージテストで優れた価格優位性あり ■シンプルな構造のため、メンテナンスが容易 PDFダウンロードでは、「動作原理」や「PCR」をわかりやすく解説した技術資料がダウンロードいただけます。 ※詳細はPDFをダウンロード頂くか直接お問い合わせください。
この製品へのお問い合わせ
基本情報
【その他特長】 接触長が短く、反射損失やインピーダンス変動を抑えられるため、高周波領域での波形再現性・測定データの安定性に優れています。 【展示会出展情報】 ■展示会名：SEMICON Japan 2025 ■開催日程：2025年12月17日（水） ～ 2025年12月19日（金） 開催場所：東京ビッグサイト 小間番号：東4ホール「4731」 皆様のご来場をお待ちしております。 ※詳細はPDFをダウンロード頂くか直接お問い合わせください。
価格帯
納期
※製品仕様・ご依頼数量により価格の設定を行います。お気軽にお問い合わせください。
用途／実績例
【用途実績例】 ・Final Test（量産選別）：高速メモリ・多Pin Logic製品向け ・System Level Test：チップレット／高周波モジュール評価 ・Debug Test：実装同等環境での特性解析（Chip size PCR対応） ・BtoB接続：基板間の着脱式接続、プローブカード用途 ・Image Sensor測定：吸引式ソケット構造による光学測定対応 ・Board Protector用途：測定ボード保護・リペア削減・安定導通
カタログ（3）
カタログをまとめてダウンロード
企業情報
株式会社JMTは、PCR(ゴムシート)や半導体パッケージ検査（テスト）用加圧導電シート、プリント基板検査用治具＆加圧導電シートを取扱っている会社です。 長年培ってきた、めっき技術フォトリソグラフィー技術レーザー技術等とPCR技術を融合し、高性能なテストコンタクターを提供していきます。ご要望の際は、お気軽にお問合せください。
