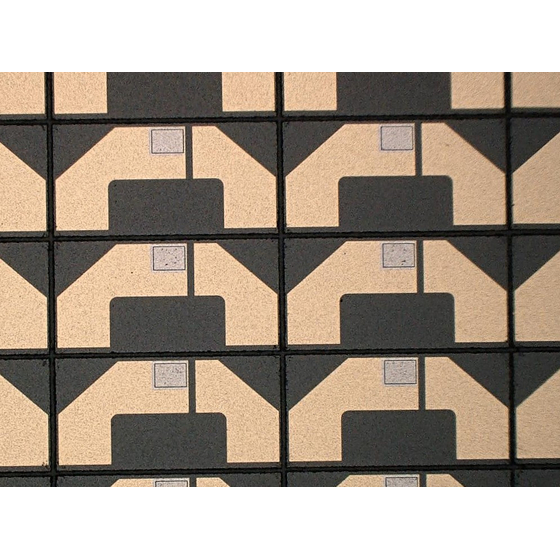

精密制御を支える、高精度薄膜回路基板
ロボティクス分野における精密制御では、小型化、高精度化が求められています。特に、ロボットアームやセンサーなど、複雑な動きを制御する部分では、回路基板の性能が重要です。薄膜回路基板は、これらの要求に応えるために開発されました。 【活用シーン】 ・ロボットアームの精密制御 ・各種センサーの高性能化 ・小型・軽量化が求められるロボット 【導入の効果】 ・高精度な制御を実現 ・小型化による可動域の拡大 ・高い信頼性による長寿命化
この製品へのお問い合わせ
基本情報
【特長】 ・高精度な微細回路パターン形成 ・立体面へのパターニング対応 ・高熱伝導率基板材料（AlN、SiC） ・厚膜Cuめっき対応 ・レーザーダイオード（LD）実装基板など、幅広いアプリケーションに対応 【当社の強み】 シチズンファインデバイスは、小型精密・高精度・高精細が要求される機能部品領域で長年培ってきた技術を活かし、お客様のニーズに応える製品を提供しています。工程設計から加工・組立・機能テストまで一貫した生産ラインと自社製加工機により、高品質な製品を安定供給しています。
