成膜技術と薄膜加工技術でエネルギー効率化に貢献！
エネルギー業界では、省エネルギー化と効率的な電力供給が求められています。特に、太陽光発電や次世代エネルギーシステムにおいては、高性能な電子部品が不可欠です。薄膜回路基板は、これらのシステムにおけるデバイスの小型化、高性能化に貢献します。当社の薄膜回路基板は、成膜・薄膜加工技術を応用し、高精度な微細回路パターンを形成できます。 【活用シーン】 ・太陽光発電システム ・LED照明 ・レーザー応用機器 【導入の効果】 ・デバイスの小型化、高性能化 ・高い熱伝導率による放熱性の向上 ・信頼性の高い製品提供
この製品へのお問い合わせ
基本情報

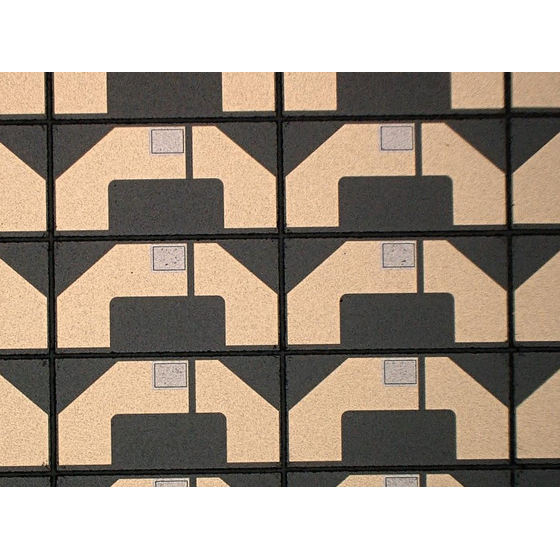

【特長】 ・セラミック基板などへの薄膜電極、抵抗膜、はんだ膜の形成 ・立体面へのパターニング対応 ・厚膜Cuめっき対応 ・AlN、AlN/Cu、SiCなど、多様な基板材料に対応 ・レーザーダイオード（LD）、発光ダイオード（LED）実装基板への応用 【当社の強み】 シチズンファインデバイスは、小型精密・高精度・高精細が要求される機能部品領域で長年培ってきた技術を活かし、高付加価値のマイクロデバイス製品を提供しています。工程設計から加工・組立・機能テストまで一貫した生産ラインと自社製加工機の独自開発により、小型・高精度部品を長年にわたりお客様に供給してきました。
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
