ワークのズレを防止！微細加工に最適なスタックピン（小径ピン）
半導体製造業界では、基板の精密な位置決めが製品の品質を左右する重要な要素です。特に、微細加工においては、わずかなズレが製品不良につながる可能性があります。スタックピンは、基板をドリル加工する際に、エントリーボードとバックアップボードを正確に固定し、位置ズレを防ぎます。これにより、高精度な加工を実現し、歩留まりの向上に貢献します。 【活用シーン】 ・基板のドリル加工 ・エントリーボードとバックアップボードの位置決め ・微細加工が必要な半導体製造工程 【導入の効果】 ・位置ズレによる不良品の削減 ・加工精度の向上 ・歩留まりの改善
この製品へのお問い合わせ
基本情報
【特長】 ・外径Φ1～、全長8L程度から対応 ・ピンの両側に面取り可能 ・高精度：φ±0.005（より高精度公差も可能） ・外径表面粗さRa0.1以下可能 ・材質：SKH51（HRC60以上）、SUS材、超硬合金etc 【当社の強み】 ・微細精密加工：外径最小径φ0.01～、外径公差±0.0001～、真円度0.0001（単位：mm） ・加工対応力：最小ロット1本から対応 ・材料調達：国内ほぼすべての超硬合金メーカーの材料を調達可能 ・検査保証体制：ISO9001認証取得済み
価格帯
納期
用途／実績例

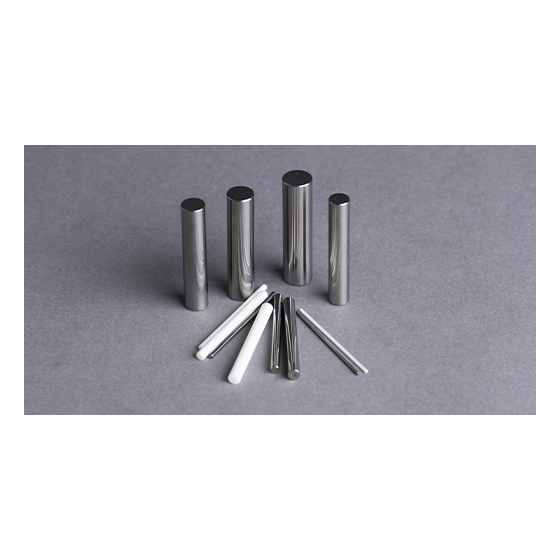

基板をドリル加工する前、エントリーボードとバックアップボード（ベーク板）に固定する際に打ち込むスタックピン（位置決めピン/小径ピン）です 外径はΦ1～、全長は8L程度から対応 ピンの両側に面取りを付けることもできます 精度：φ±0.005（より高精度公差も可能）、外径表面粗さRa0.1以下可能 材質：SKH51（HRC60以上）、SUS材、超硬合金etc 小ロットから製作できますのでお気軽にご相談ください
カタログ（2）
カタログをまとめてダウンロード
企業情報
弊社は超硬合金やファインセラミックス等といった材質で製作したピン、シャフト形状の製品を、大手工具メーカー、電子部品メーカー、自動車部品メーカーへ供給しております。 その他、自社内のニーズに応える形で生まれたPCD（工業用ダイヤモンド）耐摩耗治具の製造、販売も行っております。 三和クリエーションの特長 ・微細精密加工：外径最小径φ0.01～、外径公差±0.0001～、真円度0.0001（単位：mm） ・加工対応力：現在、最小ロット本数が1本の受注から、数万本の受注を毎月継続して受注 ・材料調達：国内ほぼすべての超硬合金メーカーより直接材料の調達が可能。また欧州メーカーや台湾、中国、韓国といったアジアのメーカーの材料も調達可能。ファインセラミックスも材料調達から加工まで一括で対応が可能 ・加工実績材質：超硬合金、ジルコニア、アルミナ、窒化ケイ素、炭化ケイ素、SIC、SKH51、SUS、SKD、チタン、ニッケルチタン、フェロチタニット、多結晶シリコン等 ・検査保証体制：ISO9001認証取得済み、ご希望であれば測定機の校正証明書の発行可能
