額縁ガスケットの加工事例｜ウォータージェット加工で外側R形状に対応

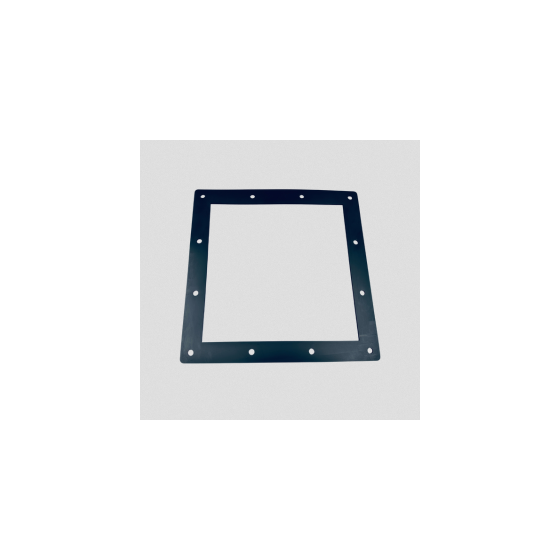

■加工事例概要 製品名：額縁ガスケット（外側R付） 寸法：250□ 25w 額縁 材質：NBRゴム 加工方法：ウォータージェット加工 今回の加工事例は、産業機器向け装置に使用される、外周部にR形状を設けた額縁形状のNBRゴム製ガスケットの加工事例です。 本製品は、装置開口部のシール用途として使用され、額縁形状による広いシール幅と、外側R形状による安全性・取扱性の両立が求められました。 得意先は産業機器製造分野のお客様で、既存設備への組付けを前提とした寸法精度と形状再現性が重要な要件でした。 外周部のR指定については、図面指示通りに外側R加工を施すことで、角部の引っ掛かり防止や作業者の安全性向上が見込まれます。 加工方法にはウォータージェット加工を採用しています。金型を使用しない加工方法であるため、初期コストを抑えつつ、R形状を含む額縁形状を安定した精度で加工することが可能です。 その結果、外周R部を含めた形状の再現性が確保され、組付け時の干渉防止と作業性の向上に貢献しています。
この製品へのお問い合わせ
基本情報
■製品特長（材質：NBRゴム） NBR（ニトリルゴム）は、優れた耐油性を持ち、燃料油や潤滑油などのシールに最適な合成ゴムです。 機械的強度や耐摩耗性にも優れ、Oリングやパッキン、ホース等に広く使用されます。一方で耐候性や耐オゾン性は低いため屋外使用には適さず、主に屋内の油圧・空圧機器等で活躍します。 ■加工方法（ウォータージェット加工） ウォータージェットとは、高圧水を利用して材料を切断する水圧切断機です。高圧水を噴射し加工します。 加工材料により噴射ノズルを替え、高品質な製品を短時間で製作することができます。又、従来の手加工による寸法公差が大幅に改善され安定した加工精度が得られます。プレス加工による切断面のテーパーもウォータージェット加工なら改善することができます。
価格帯
納期
用途／実績例
■Q&A（よくあるご質問） Q. 額縁形状で外側R付きのガスケット加工は可能ですか？ A. はい、可能です。ウォータージェット加工により、外側R形状を含む額縁形状も図面通りに加工できます。 Q. 金型を使わずに加工できますか？ A. はい。ウォータージェット加工は金型不要のため、初期費用を抑えた製作が可能です。 Q. 試作や1枚からの製作にも対応していますか？ A. はい、試作・小ロットにも対応しています。数量が少ない案件でもご相談いただけます。 Q. 他のゴム材への変更は可能ですか？ A. はい、使用条件に応じてEPDMやフッ素ゴムなど、他材質のご提案も可能です。 ■ダイコーの対応力 ダイコーでは、額縁形状や外側R付きといった特殊形状ガスケットについて、材質選定から加工方法の提案、形状検討まで一貫して対応しています。 試作・小ロット・特注仕様にも柔軟に対応し、ウォータージェット加工による高精度な製品をご提供します。
