フッ素ゴム額縁ガスケットの加工事例｜ウォータージェット加工で内側R形状に対応

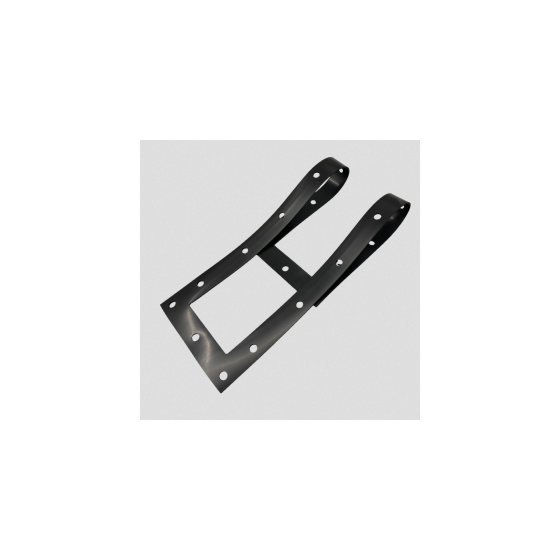

■加工事例概要 製品名：フッ素ゴム製 額縁形状ガスケット 寸法：188W × 748L（額縁幅38W） 今回の加工事例は、フッ素ゴム材を使用した額縁形状ガスケットの加工事例です。 長尺形状の外周に複数の取付穴を備え、内部は開口を設けた額縁構造となっており、内側コーナー部にはR形状指定があります。組付け時の応力集中を避けるため、形状再現性と内側Rの精度が求められる製品です。 得意先の業種は、熱機器・産業装置関連分野です。 本製品の特長は、フッ素ゴムを使用した耐薬品・耐熱用途のガスケットである点と、額縁内側にR形状を設けた設計により、シール部のなじみと耐久性を考慮した仕様である点です。 加工方法にはウォータージェット加工を採用しました。フッ素ゴムは刃物加工では端部の乱れが出やすいため、非接触加工により内側R形状を含めて図面通りに加工することで、形状精度と再現性の安定化を図っています。
この製品へのお問い合わせ
基本情報
■製品特長（フッ素ゴム） フッ素ゴム（FKM）は、合成ゴムの最高峰に位置する素材です。耐熱性（～250℃）、耐油性、耐薬品性の全てにおいて卓越した性能を誇ります。過酷な環境下でも安定して使用できるため、化学プラントや半導体製造装置などの重要部品として不可欠ですが、耐寒性と価格には注意が必要です。 ■加工方法（ウォータージェット加工） ウォータージェットとは、高圧水を利用して材料を切断する水圧切断機です。高圧水を噴射し加工します。 加工材料により噴射ノズルを替え、高品質な製品を短時間で製作することができます。又、従来の手加工による寸法公差が大幅に改善され安定した加工精度が得られます。プレス加工による切断面のテーパーもウォータージェット加工なら改善することができます。
価格帯
納期
用途／実績例
■ダイコーの対応力 フッ素ゴムをはじめとする高機能ゴム材料について、ダイコーでは使用環境に応じた材質選定から形状検討、加工方法のご提案まで対応しています。内側R付の額縁形状や長尺製品、試作・小ロット・特注寸法にも柔軟に対応可能です。高耐久ガスケットの加工でお困りの際は、お気軽にご相談ください。
