ナノレベル動作と大開口で、フォトニクス分野のアライメントを最適化

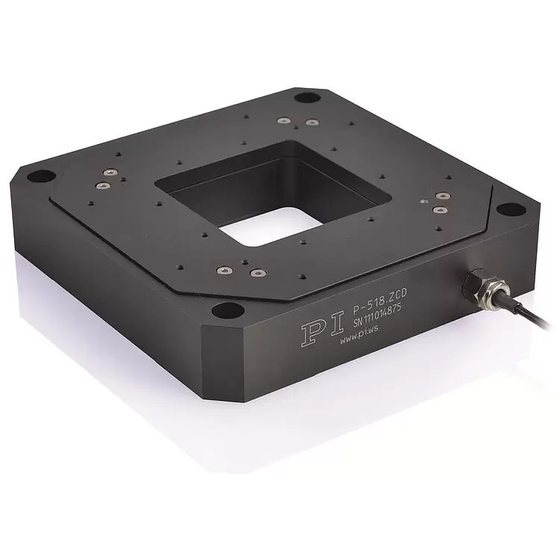

フォトニクス分野のアライメント作業では、光ファイバーやレンズなどの精密な位置調整が求められます。特に、光軸のずれは、測定精度や効率を大きく左右するため、ナノレベルでの精密な位置決めが重要です。Z・チップ・チルト開口部付ピエゾステージ P-5x8は、これらの課題に対し、高精度な位置決めと広い開口部による透過光測定の実現で貢献します。 【活用シーン】 ・光ファイバーアライメント ・レンズアライメント ・干渉計測 ・透過光アプリケーション 【導入の効果】 ・ナノレベルでの精密な位置決めによるアライメント精度の向上 ・66mm×66mmの開口部による透過光測定の効率化 ・高信頼性PICMAピエゾセラミックスによる長寿命化 ・静電容量センサーによる高いリニアリティ
この製品へのお問い合わせ
基本情報
【特長】 ・1軸および3軸バージョン ・クローズドループの垂直／チルトレンジ～200μm/2mradを実現 ・パラレル制御／計測構造による応答性の向上／多軸の精密制御 ・摩擦のない精密フレクシャガイドシステム ・PICMA(TM)ピエゾアクチュエータによる驚異の長寿命 ・センター開口部66 x 66mm ・静電容量センサーによる高いリニアリティ 【当社の強み】 ドイツ本社50年以上の実績と、日本法人30年の経験で培ってきた精密制御技術をもとに、世界中の研究機関・装置メーカーに採用されるピエゾステージおよびアクチュエータを提供しています。豊富なラインアップと技術力で、お客様のニーズに最適なソリューションをご提案します。
価格情報
****** お気軽にお問い合わせください
納期
※お気軽にお問い合わせください
用途／実績例
応用例 ・各種計測 ・干渉計 ・光学 ・走査型顕微鏡 ・マスストレージ装置試験 ・レーザーテクノロジー ・マイクロ機械加工
カタログ（3）
カタログをまとめてダウンロード
企業情報
Physik Instrumente（PI）は、ドイツ・カールスルーエに本社を置く精密位置決め技術のグローバルリーディングカンパニーです。産業オートメーション、フォトニクス、半導体、顕微鏡・ライフサイエンスなどの分野に向けて、高精度ポジショニングシステムおよびピエゾテクノロジーを提供しています。 50年以上にわたり、世界中の企業や研究機関に採用されており、欧州・北米・アジアに9つの生産拠点と16の営業・サービス拠点を展開。500件以上の特許を保有し、開発・製造・品質検査までを自社で一貫して行うことで、高い技術力と品質を支えています。 日本法人は30年以上にわたり国内で事業を展開しており、技術相談から導入サポートまで、日本のお客様のニーズに合わせた高精度モーションソリューションを提供しています。
