1ポイント1秒測定！半導体製造における膜厚測定を革新。

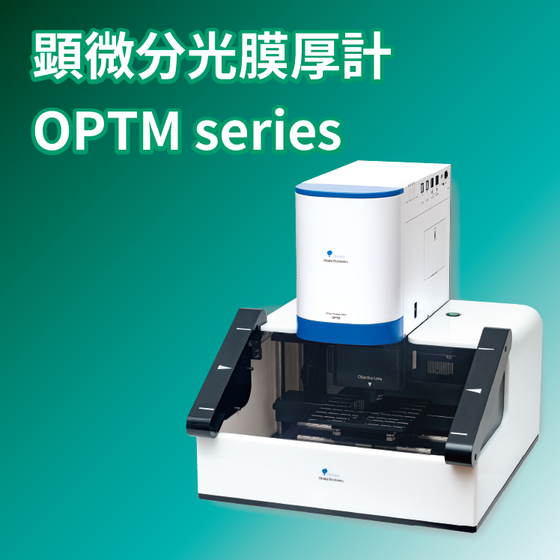

半導体業界では、製品の品質と性能を維持するために、ウェーハ上の薄膜の正確な膜厚測定が不可欠です。特に、微細化が進む中で、膜厚のわずかな差異が製品の歩留まりや性能に大きな影響を与えるため、高精度な測定が求められます。顕微分光膜厚計 OPTM seriesは、1秒/pointの高速測定と、3μmからの微小領域測定を実現し、半導体製造における膜厚測定の課題を解決します。 【活用シーン】 ・ウェーハの膜厚測定 ・各種フィルムの膜厚測定 ・光学材料のコーティング膜厚測定 【導入の効果】 ・高精度な膜厚測定による歩留まり向上 ・高速測定による生産性の向上 ・非破壊・非接触測定による製品への影響軽減
この製品へのお問い合わせ
基本情報
【特長】 ・膜厚測定に必要な機能をヘッド部に集約 ・顕微分光で高精度な絶対反射率測定（多層膜厚、光学定数） ・1ポイント1秒以内の高速測定 ・顕微下で広い測定波長範囲を実現する光学系（紫外～近赤外） ・エリアセンサーによる安全機構 【当社の強み】 大塚電子は、独自の｢光｣技術を用いて、お客様の課題解決に貢献します。創業以来培ってきた技術を活かし、お客様のニーズに合わせた製品を提供します。
