長距離ナノポジショニング用PiezoWalk(R)ドライブ。高分解能・コンパクト設計。

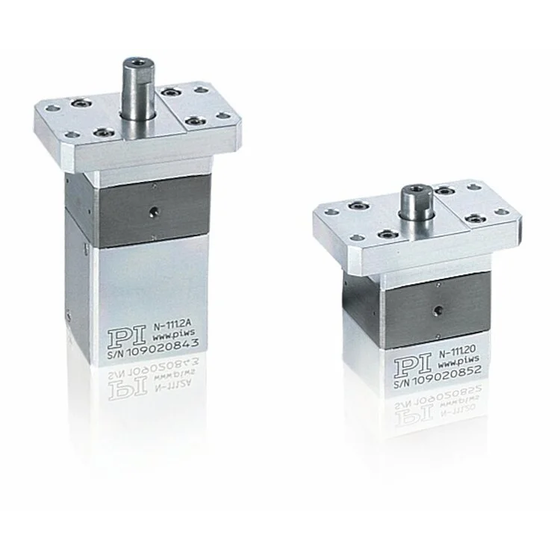

半導体製造装置や検査装置では、ナノメートルレベルの高精度位置決めが製品品質や歩留まりに大きく影響します。特に、微細加工、ウェハ検査、計測工程では、わずかな位置決め誤差がデバイス性能の低下や不良の原因となる可能性があります。 N-111は、PI独自のNEXLINE(R) PiezoWalk(R) ウォーキングドライブ技術を採用したリニアアクチュエータです。長ストロークでありながらナノレベルの高分解能を実現し、半導体製造装置や精密検査装置における高精度位置決めを可能にします。 【活用シーン】 ・半導体製造装置 ・ウェハ検査装置 ・ナノ計測装置 ・微細加工装置 ・精密位置決め用途 【導入の効果】 ・高精度な位置決めによる品質向上 ・歩留まりの向上 ・生産性の向上
この製品へのお問い合わせ
基本情報
【特長】 ・ストローク：5 mm ・分解能：0.025 nm（オープンループ）、5 nm（クローズドループ） ・推力：最大40 N、保持力：最大60 N ・静止時はセルフロック（電力不要・発熱なし） ・非磁性・真空環境での使用に対応 【当社の強み】 ドイツ本社50年以上の実績と、日本法人30年の経験で培ってきた精密制御技術をもとに、世界中の研究機関・装置メーカーに採用されるピエゾステージおよびアクチュエータを提供しています。豊富なラインアップと技術力で、お客様のニーズに最適なソリューションをご提案します。
価格情報
****** お気軽にお問い合わせください
納期
※お気軽にお問い合わせください
用途／実績例
応用例 ・半導体製造 ・半導体の試験 ・ウェハーの検査 ・ナノリソグラフィ ・ナノインプリント ・ナノ計測 ・アクティブ振動ダンピング ・強磁場での動作
