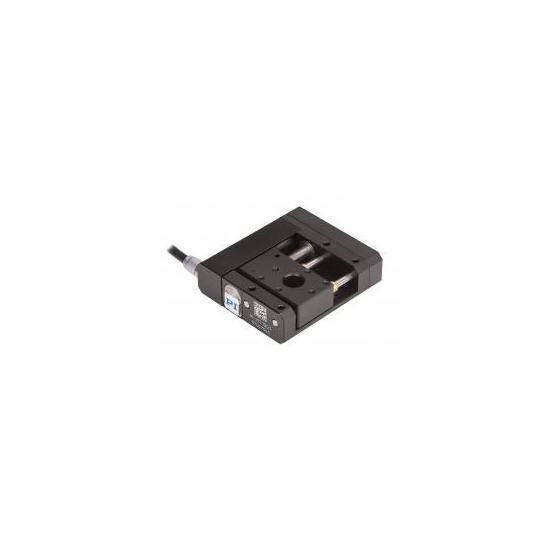

サイズ60mm四方、XYZ軸対応のコンパクトリニアステージ
研究開発分野における実験では、精密な位置決めが不可欠です。特に、微細な調整が求められる実験や、限られたスペースでのセットアップが必要な場合に、小型で高精度なリニアステージが求められます。M-11x型リニアステージは、コンパクトながらも高い精度と多様な軸構成を実現し、研究開発の効率化と精度の向上に貢献します。真空（10-6hPa）に適したタイプもあります。 【活用シーン】 ・光学実験 ・顕微鏡観察 ・精密測定 ・微細加工 【導入の効果】 ・実験のセットアップ時間の短縮 ・実験精度の向上 ・省スペース化 ・多様な実験への対応
この製品へのお問い合わせ
基本情報
【特長】 ・トラベルレンジ：5～25mm ・最小移動量：0.2µm ・耐荷重：30N ・サイズ：60×62×20mm～ ・XY軸、XYZ軸にセットアップ可能で、真空にも対応(10^-6hPa） ・ベルト駆動が折り重なったコンパクトサイズ ・DCギヤモーター搭載の別タイプ：モーター軸にロータリーエンコーダーを搭載 ・非接触ホール効果基準点スイッチとリミットスイッチ ・2相ステッパーモーターまたはクローズドループDCギヤモーター ・バックラッシュ補正のリードネジやボールネジ 【当社の強み】 ドイツ本社50年以上の実績と、日本法人30年の経験に基づき、お客様のニーズに最適な位置決めソリューションを提供します。世界シェアNo.1のピエゾステージをはじめ、幅広い製品ラインナップと、複合システムのご提案が可能です。お客様の実験を成功に導くため、専門的な知識とサポートを提供します。
価格帯
納期
用途／実績例
・精密マイクロアセンブリ ・研究開発 ・レーザー刻印 ・自動化 ・光学アライメント
ラインアップ（1）
| 型番 | 概要 |
|---|---|
| 10-6 hPaまでの真空タイプ：M-11x0.1VG1 | 最大80°Cのベークアウト温度対応 |
