0.2nm分解能・超小型44mmキューブ。高速スキャンと高精度XYZナノポジショニングを実現

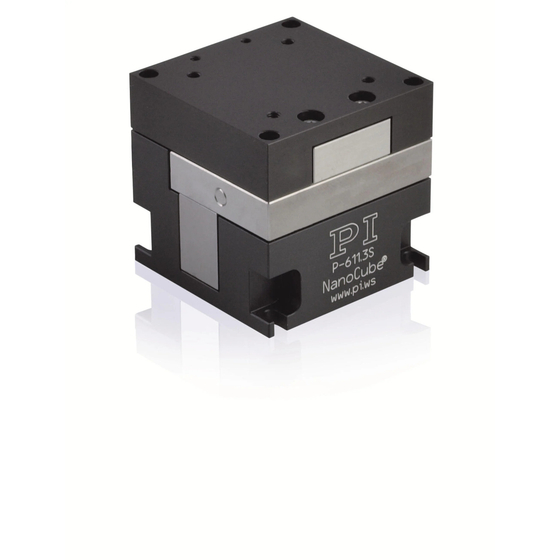

P-611.3 NanoCubeは、XYZ 3軸制御を可能にする超小型ピエゾナノポジショニングステージです。44×44×44mmのコンパクトサイズながら、最大120µmの移動量と0.2nmの分解能を実現し、ナノレベルの位置決めが求められる研究・産業用途に最適です。 高精度フレクシャーガイド構造によりバックラッシュのない滑らかな動作を実現し、高速スキャンや高精度アライメントに対応します。 さらに、PI独自のPICMA（R）ピエゾアクチュエータを採用し、湿気や漏れ電流による故障を防止。従来のポリマー絶縁型アクチュエータと比べて最大10倍の長寿命を実現しています。
この製品へのお問い合わせ
基本情報
・移動範囲：最大120µm × 120µm × 120µm（XYZ、オープンループ） ・クローズドループ移動量：100µm × 100µm × 100µm ・分解能：0.2nm ・外形寸法：44mm × 44mm × 44mm ・共振周波数（無負荷）：X 350Hz / Y 220Hz / Z 250Hz ・コネクタ：D-sub 25ピン ・ケーブル長：1.5m ※詳細な製品仕様についてはカタログからご確認いただけますので、ダウンロードしてご覧ください。また、ご質問などございましたら、ぜひお問い合わせください。
価格帯
納期
用途／実績例
P-611.3 NanoCubeは、ナノレベルの精密位置決めが必要な研究開発・産業用途で幅広く使用されています。 主な用途例 ・フォトニクス／集積光学 ・マイクロマニピュレーション ・バイオテクノロジー ・半導体試験 ・ファイバー位置決め
