μm精度の超精密加工で、高面品位と微細形状を両立。磨き工程の削減にも貢献します

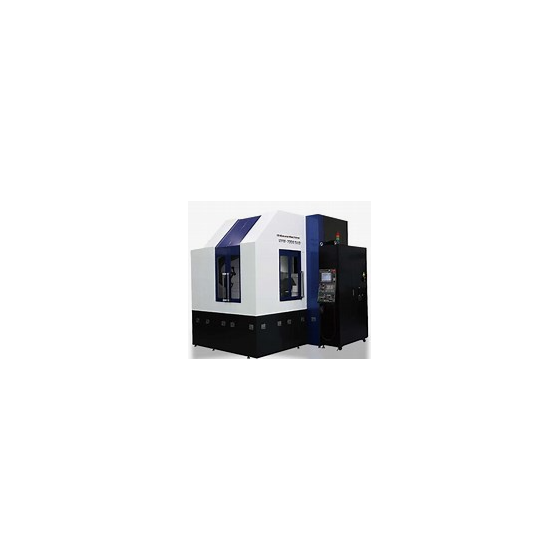

UVM-700C(H)による超精密加工により、μmオーダーの高精度と優れた面品位を実現します。 微細形状や高品位仕上げが求められる部品・金型に対応し、従来加工では難しい加工面品質の向上に貢献します。 リニアモータ駆動と高精度主軸により、微細領域での安定した加工を実現。 磨き工程の削減や品質のばらつき低減にも対応可能です。 ＜特徴＞ μmオーダーの高精度加工 高面品位仕上げ（面粗さ改善） 微細形状・微細加工対応 磨き工程削減（磨きレスに近い仕上げ） 安定した加工品質（バラつき低減） ＜対応内容＞ 精密金型加工 微細部品加工 高品位仕上げ加工 精密平面・ポケット加工 外観品質重視部品の加工
この製品へのお問い合わせ
基本情報
■ 機械仕様＞ 機種：超精密立形マシニングセンタ（3軸） 型式：UVM-700C(H) メーカー：芝浦機械 ■ 移動量（ストローク） X軸：約650 mm Y軸：約650 mm Z軸：約300 mm ■ テーブル テーブルサイズ：約φ400 mm 最大積載質量：約100 kg ■ 主軸 主軸回転数：最大40,000～60,000 min⁻¹ 主軸形式：空気静圧軸受主軸 ■ 駆動方式 X・Y・Z軸：リニアモータ駆動 ■ 制御装置 CNC装置：FANUC系制御 ■ 加工性能 位置決め分解能：0.01μmクラス 高精度・高面品位仕上げ対応
価格帯
納期
用途／実績例
＜用途＞ 光学部品・高意匠部品の高面品位加工 精密金型の仕上げ加工 微細構造・微細形状部品の加工 面粗さ改善を目的とした仕上げ加工 磨き工程削減を目的とした高精度加工 外観品質が求められる製品部品の加工
カタログ（1）
カタログをまとめてダウンロード
企業情報
当社は創業以来、50年以上プラスチック成形に携わっており、商品開発段階から金型設計、金型製作、テスト成形、納入後のアフターメンテナンスまで社内一貫対応させていただいています。 食品関連の容器金型をはじめとした、各種プラスチック射出成形金型およびホットランナー等の金型機能部品を製作しており、大量生産に適した多数個取り金型の製作で多くの実績がございます。 近年では、これまで積み上げてきた知識と技術を活かし、医療関連や光学関連の金型製作、拡散接合による部品製作、微細加工、鏡面加工の提供など様々なご依頼に対応しております。 最近では拡散接合による金属の軽量化、異材接合などでご相談いただくことが多くなっています。 研究開発・試作・困りごとの相談などもお気軽にお声かけください。 プリフォームの製造販売も行っています。 ★各種カタログも準備していますのご覧ください。
