最大400Gbpsの高速伝送に対応したQSFP光トランシーバ用 インターフェースコネクタ
「CN120」シリーズは、QSFP(Quad Small form Factor Pluggble)光トランシーバ用のインターフェースコネクタです。最大400Gbps（PAM4、112Gbps × 4ch）の高速伝送に対応。ネットワーキングスイッチ、ルーター、サーバーなどの通信機器における高速インターコネクトを実現します。更にコネクタに加えてケージなどの関連メカニカル製品もラインアップし、お客様のシステム設計を幅広くサポートします。 ◆特長 QSFPコネクタ ・伝送性能 ：QSFP28: NRZ 100Gbps（25Gbps/ch x 4ch)、PAM4 200Gbps(56Gbps/ch x 4ch) ：QSFP56: NRZ 200Gbps (56Gbps/ch x 4ch)、QSFP112: PAM4 400Gbps (112Gbps x 4ch) ・QSFPモジュール（QDR/FDR/EDR）と互換性あり ・RoHS準拠 詳細なSI特性データや製品のお問い合わせについては、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
◆仕様（一般性能） ・ 使用温度範囲 : 最大65° C ・ 挿抜回数 : 250回 ・ 梱包 : リール ・ 評価条件 : EIA-364 ◆仕様（電気性能） ・定格電圧 : Max.30V DC/contact ・定格電流 : Max.0.5A/contact ・接触抵抗 : Max.10 m Ω (Max 100 mA/Max20 m V) ◆仕様（インターフェース性能） ・ピッチ : 0.8mm ・極数 : 38
価格情報
ご相談ください
納期
※数量などお気軽にご相談ください
用途／実績例
ネットワークインターフェースカード（NIC）、サーバー、ネットワーキングスイッチ、ルーターなどの通信システム機器。 マシンビジョンカメラを始め、放送・映像システム機器など
ラインアップ（11）
| 型番 | 概要 |
|---|---|
| CN120-038-0001 | 100G対応 QSFPホストコネクタ (Style B) |
| CN120-038-1001 | 100G対応 QSFPホストコネクタ (Style A) |
| CN120-038-2001 | 400G対応 QSFPホストコネクタ (Style A, 山一JLタイプ) |

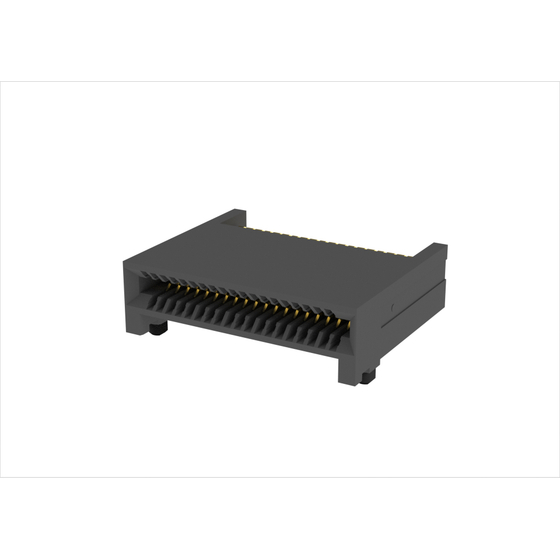

| CN120-038-3002 | 400G対応 QSFPホストコネクタ（Style A） |
| CN120A-1101-xx | QSFP StyleB 1x1ケージ エラストマーガスケット仕様 (ライトパイプ・ヒートシンク有/無 選択可） |
| CN120A-1102-xx | QSFP StyleB 1x1ケージ EMI Finger仕様 (ライトパイプ・ヒートシンク有/無 選択可） |
| CN120A-1401-xx | QSFP StyleB 1x4ケージ エラストマーガスケット仕様 (ライトパイプ・ヒートシンク有/無 選択可） |
| CN120A-1402-xx | QSFP StyleB 1x4ケージ EMI Finger仕様 (ライトパイプ・ヒートシンク有/無 選択可） |
| CN120A-1112-xx | QSFP Style A 1x1ケージ EMI Finger仕様 (ヒートシンク有） |
| CN120A-1212-xx | QSFP Style A 1x2ケージ EMI Finger仕様 (ヒートシンク有） |
| CN120A-1412-xx | QSFP Style A 1x4ケージ EMI Finger仕様 (ヒートシンク有） |
