最大PAM4 800Gbpsの高速伝送が可能なQSFP-DD光トランシーバ用コネクタ。ケージやヒートシンクもラインアップ。
「CN174」シリーズは、QSFP-DD（Quad Small Form factor Pluggable Double Desnity)光トランシーバに対応したインターフェースコネクタです。当社の高速伝送技術により、最大800Gbps（PAM4 112Gbps × 8チャネル）の高速伝送に対応しています。ネットワーキングスイッチ、ルーター、サーバーなどの通信システム機器における高速インターコネクトを実現します。さらに、コネクタに加えてケージなどの関連メカニカル製品もラインアップし、お客様のシステム設計を幅広くサポートします。 ◆特長 ・シングルコネクタ 伝送性能：PAM4 800Gbps (112Gbps x 8ch)、400Gbps（56Gbps x 8ch) ・スタックタイプコネクタ 伝送性能：PAM4 400Gbps (56Gbps x 8ch) x 2スロット ・シングルコネクタ: SMT仕様、スタックタイプコネクタ: プレスフィット仕様 ・ケージやヒートシンクなどのメカニカル製品もラインアップ ・QSFP-DD MSAに準拠
この製品へのお問い合わせ
基本情報
◆仕様（一般性能） ・使用温度範囲：最大 85℃ ・挿抜回数：最大 100 回 ・梱包：リール・トレイ ◆仕様（電気性能） ・定格電圧：Max. 30V DC/コンタクト ・定格電流：Max. 0.5A/コンタクト ・接触抵抗：Max.10mΩ (Max 100mA/Max 20mV) ◆仕様（インターフェース性能） ・ピッチ : 0.8 ・極数 : 76
価格情報
ご相談ください。
納期
※ご相談ください。
用途／実績例
ネットワークインターフェースカード（NIC）、サーバー、ネットワーキングスイッチ、ルーターなどの通信システム機器
ラインアップ（15）
| 型番 | 概要 |
|---|---|
| CN174S-076-0001 | PAM4 400G対応シングルコネクタ |
| CN174S-076-0002 | PAM4 400G対応シングルコネクタ（はんだタブ付） |

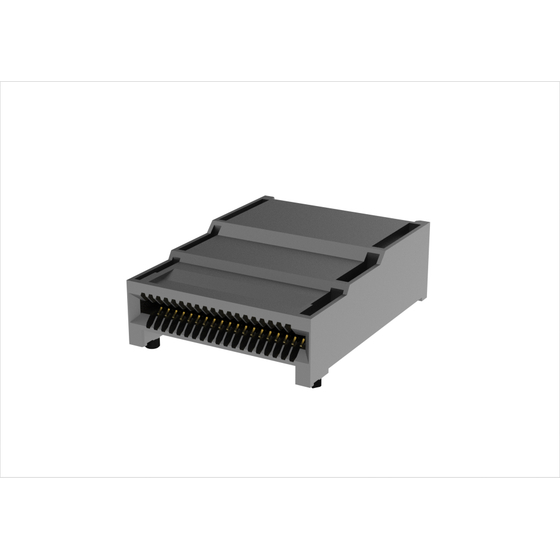

| CN174S-076-2001 | PAM4 800G対応シングルコネクタ |
| CN174C-1001-01 | ケージ1x1 フロントバックロックタイプ |
| CN174C-1001-03 | ケージ1x1 サイドロックタイプ |
| CN174C-4001-02 | ケージ1x4 サイドロックタイプ |
| CN174M-076-0002 | クリップ バックロックタイプ |
| CN174M-076-0006 | クリップ 1x4ケージ用 サイドロックタイプ |
| CN174M-076-0007 | クリップ サイドロックタイプ |
| CN174F-076-0002 | ヒートシンク（Front to Backフィン）・フロントバックロックタイプ |
| CN174F-076-0004 | ヒートシンク（剣山形状）・フロントバックロックタイプ |
| CN174F-076-0006 | ヒートシンク 1x4 Cage用 (Front to Backフィン)・サイドロックタイプ |
| CN174F-076-0007 | ヒートシンク（Front to Backフィン）・サイドロックタイプ |
| CN174F-076-0009 | ヒートシンク（剣山形状）・サイドロックタイプ |
| CN174D-1002-04 | 400G QSFP-DDスタックタイプコネクタメカセット（56G x 8ch x 2スロット) |
