最大1.6Tbpsの高速伝送に対応したOSFP-XD光トランシーバ用 インターフェースコネクタ
「CN214」シリーズは、OSFP-XD(Octal Small form Factor Pluggble eXtra Dense)光トランシーバ向けのインターフェースコネクタです。 当社の高速伝送技術により、最大1.6Tbps（PAM4、112Gbps × 16チャネル）の高速伝送に対応。 ネットワーキングスイッチ、ルーター、サーバーなどの通信システム機器における高速インターコネクトを実現します。 さらにコネクタに加えてケージなどの関連メカニカル製品もラインアップし、お客様のシステム設計を幅広くサポートします。 ◆特長 ・伝送性能：PAM4 1.6Tbps (112Gbps x 16ch) ・92ΩインピーダンスマッチングによりPCIe・Ethernet両規格に準拠 ・優れた放熱設計により、40Wモジュールに対応 ・OSFP-XD MSA準拠 ・SMT仕様 詳細なSI特性データや製品のお問い合わせについては、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
◆仕様（一般性能） ・使用温度範囲：-55℃∼+85℃ ・挿抜回数：100回 ・梱包：リール ◆仕様（電気性能） ・定格電圧：Max 30V DC/コンタクト ・定格電流：Max 0.5A/コンタクト ・接触抵抗：Max 20mΩ (Max 100mA/Max 20mV) ◆仕様（インターフェース性能） ・ピッチ：0.6 ・極数：120
価格情報
ご相談ください
納期
※数量などお気軽にご相談ください。
用途／実績例
ネットワークインターフェースカード（NIC）、サーバー、ネットワーキングスイッチ、ルーターなどの通信システム機器
ラインアップ（5）
| 型番 | 概要 |
|---|---|

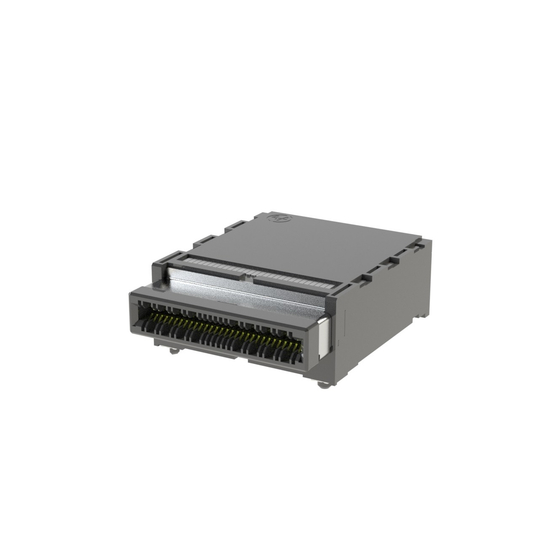

| CN214S-120-0002 | 1.6Tbps伝送対応 ホストコネクタ |
| CN214S-120-0003 | 1.6Tbps伝送対応 ホストコネクタ（はんだタブなし） |
| CN214C-1001-01 | Cage 1x1 Closed Top |
| CN214C-1001-03 | Cage 1x1, ヒートシンク・クリップ付（メカセット品） |
| CN214B-1001-01 | OSFP-XD RHS Cage 1x1, ヒートシンク・クリップ付（メカセット品） |
