筐体との篏合に便利なナット・板金の金属インサート成形に対応。板金インサートは剛性向上・反り抑制にも寄与します。

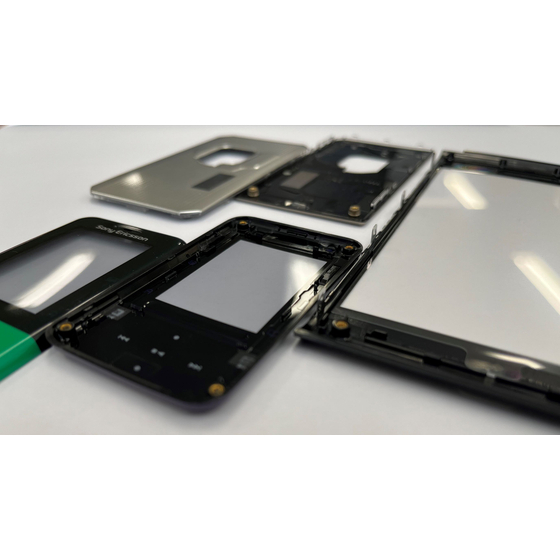

インモールド転写成形品の裏面にナットを、ガラスインサートの細い樹脂フレームには板金を ——携帯端末のLCDパネルで、筐体との組立性を高める2種類の金属インサート成形に対応した実績です。 ナットは表裏を識別する自動フィーダー装置を内製開発し、成形時に確実にインサート。 板金は部分的に肉抜きしたSUS材へ成形樹脂を入り込ませ、狭額縁のまま強固に保持する構造としました。 端末メーカー各社様から組付け性向上のご好評をいただき、板金インサートは剛性向上・反り抑制にも寄与します。 ナット・板金など金属部品の一体成形はお任せください。 【資料ダウンロード・お問い合わせ】 「カタログをダウンロード」より、カタログ・課題解決事例集をご覧いただけます。 見積・サンプル・技術相談は「お問い合わせ」よりお気軽にご連絡ください。
この製品へのお問い合わせ
基本情報
■成形工法 各種金属インサート(ナット、SUS板金) ■成形樹脂 PC-ABS、PC樹脂ほか ■対応成形機 110ton～ ■製品サイズ 45mm～✕100mm～ ■製品仕様 【ナットインサート】 ・シングルインモールド、２色成形インモールド等 ・裏面2か所、4か所のナットインサート 【SUS板金インサート】 ・ガラスインサートインモールド(GIM)等 ・裏面2辺のSUS板金インサート （バインダー等不要）
価格帯
納期
用途／実績例
■携帯端末用フロントカバー ■携帯端末用リアカバー ■車載CID用カバーレンズ ■各種モニターディスプレイ用レンズカバー
カタログ（2）
カタログをまとめてダウンロード
企業情報
【吉田テクノワークスとは】 化粧品容器製造で培ったプラスチック成形＋加飾技術を活かし、成形と同時に転写加飾を行うインモールド転写成形を世界で初めて製品化したメーカーです。 【主要技術】 ■製品の両面に成形同時加飾を行うダブルインモールド成形 ■シートインサートとインモールドを組み合わせたハイブリッド成形 ■強化ガラスを金型にインサートし、樹脂フレームを一体成形かつ加飾も行うガラスインサート・インモールド(GIM)成形 ■回転２色成形とインモールド転写を組合わせた2色成形インモールド成形 ■金属(SUS板金、ナット等)のインサートとインモールド成形の複合技術 ■リアルマテリアル(本杢、ファブリック、合皮等)インサート成形 ■金属、ガラス、樹脂に対応するアウトモールド深絞り加飾工法(VSS)
