切削加工では困難な超高精度を実現。内外面めっきによる低抵抗化で、半導体検査プローブの長寿命化や医療用部品の課題を解決します。

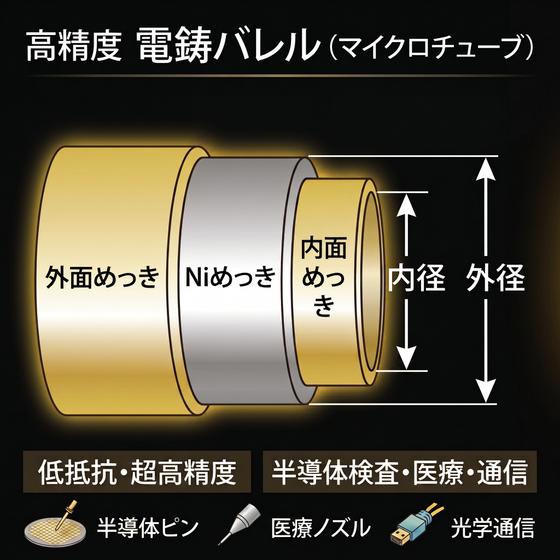

■こんな課題はありませんか？ ・半導体検査やウエハ検査におけるプローブピンの短寿命に悩んでいる ・切削加工やシームレス加工では極小サイズの精度に限界を感じている ・画像検査向けの精密部材や、高精度な医療用部品を探している ■「電鋳バレル（マイクロチューブ）」が解決します 独自の電気鋳造技術により、従来加工では困難な超高精度な電鋳バレルの製造を実現しました。 電気化学反応を利用し、高精度な内外径で製作可能です。 さらに、内面と外面の両方にめっきを施すことで低抵抗を実現しています。 ■導入メリット・主な用途 【半導体】低抵抗化によりプローブピンの長寿命化や高精度な検査に繋がります。 【医療・産業】ディスペンサー微細ノズル 【通信】光通信用の微小コネクタとして利用可能です。 ※内径、外径、全長、硬度などご要望に合わせてカスタマイズが可能です。 詳細は下記の「カタログをダウンロード」よりPDFをご確認いただくか、お気軽にお問合せください。
この製品へのお問い合わせ
基本情報
詳細は下記の「カタログをダウンロード」よりPDFをご確認いただくか、お気軽にお問合せください。
価格帯
納期
用途／実績例
詳細は下記の「カタログをダウンロード」よりPDFをご確認いただくか、お気軽にお問合せください。
