AC8Bなど鋳造性に癖のある材質はご相談を。圧縮機用ピストンの実績を他業界の部品にも展開し、量産まで一貫対応します
AC8Bのような、湯流れや収縮が難しい鋳造性に癖のある材質でご相談を受けたことはありませんか。ピストン等、寸法精度と強度を両立する部品ほど、材質の特性が鋳造難度を上げます。 Si・Ni・Cuを含むAC8B系合金は熱膨張係数が低く高温強度に優れる一方、流動性が低く凝固時の収縮も大きいため、量産化を見送るメーカーが少なくありません。 カルモ鋳工は木型・金型を社内で設計製作し、生型・自硬性・アルカリフェノール・コールドボックス・金型の5つの鋳造プロセスを社内に保有しています。鋳造シミュレーションで凝固と湯流れを事前に確認し、癖のある材質でも歩留まりを抑えた量産設計をご提案します。 本製品は圧縮機部品向けに開発したAC8Bピストンの鋳造・機械加工技術を、自動車・産業機械など他業界の摺動部品・耐熱部品にも展開した事例です。 工法別の損益分岐と難鋳造材対応の考え方をまとめた技術資料を無料進呈しています。下記よりダウンロードください。
この製品へのお問い合わせ
関連動画
基本情報

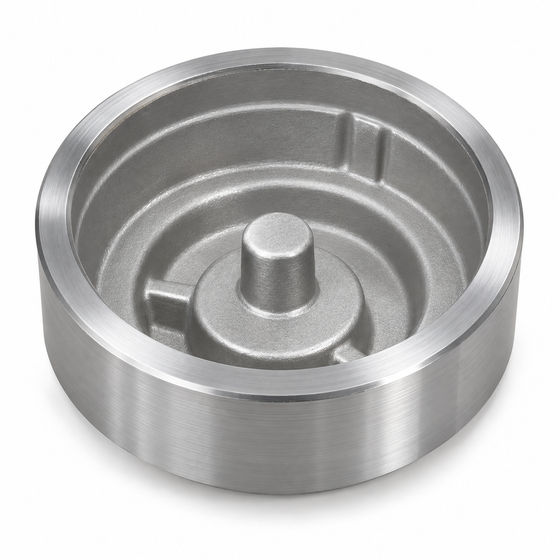

【対応ロット】1個から 【鋳造サイズ】50mm角〜1,000mm角／最薄2mm（局所）・3mm（全体） 【本製品サイズ】φ150mm×高さ60mm（圧縮機用ピストン基準） 【対応材質】 ・アルミ合金：AC2A／AC2B／AC3A／AC4A／AC4B／AC4C／AC4CH／AC4D／AC7A／AC8B（10材種） ・銅合金：CAC403／406／502／301／302／303／702／703（8材種） ・熱処理：T6ほか対応（AC8Bは低熱膨張・高温強度が要求される用途に対応） 【鋳造プロセス】生型／自硬性／アルカリフェノール／コールドボックス／金型 の5工法を社内保有 【機械加工】5軸マシニングセンタ15台、門型MC2台、立形MC3台、NC旋盤2台／幾何公差±0.03の実績多数 【検査】接触式三次元測定機2台、非接触3次元デジタイザ1台（偏差50〜80μ） 【表面処理】メッキ・塗装・アルマイト・含浸を手配（RoHS・REACH対応） 【認証】ISO9001（2012年）／JIS Q 9100（2015年）／KEMS Step2"
価格情報
"図面またはサンプル現物をご提示いただければ無料でお見積りします。AC8B等、鋳造性に癖のある材質も鋳造シミュレーションで事前検証し、歩留まりを抑えた条件でご提案します。 圧縮機用ピストンで培った工法を他業界の部品へ転用することでコストダウンできる場合があります。まずは形状と材質をご相談ください。"
価格帯
1万円 ~ 10万円
納期
※難鋳造材のため初回は鋳造シミュレーションを含め最短3週間。量産移行後は工法見直しで短縮可能です。ご相談ください。
用途／実績例
【対応業界】自動車・CASE／鉄道／航空・宇宙／船舶／半導体・通信機器／ロボット／工作機械／農業機械／電力・エネルギー 【納入実績】 ■ 圧縮機用ピストン（AC8B-T6／低熱膨張・高温強度が必要な用途／1個から） ■ 自動車EV向け摺動部品（AC8B-T6／圧縮機用の鋳造技術を転用） ■ 産業機械用耐熱部品（AC8B／高温環境下での寸法安定性を確認） ■ 鉄道車両向けシリンダーケース（AC4CH-T6／中子6個の複雑形状／納期2週間） ■ 船舶用アルミ部品（AC2A-T6／小型・高精度・多数個どり） ■ 半導体製造装置用ベース・台座（AC4CH） 【こんな場面で使われています】 ・AC8B等、鋳造性に癖のある材質で対応先が見つからない ・圧縮機以外の業界にも同じ材質・工法を転用したい ・試作評価用に数個だけ必要 ・図面がなく現物しかない部品の複製 【実績規模】年間500件以上の試作・開発実績。直近5年で200社5,000品目。
カタログ（2）
カタログをまとめてダウンロード
企業情報
カルモ鋳工株式会社では、アルミ加工をはじめ、アルミ鋳造や、アルミニウム以外の銅合金の鋳造を行っております。 日本産業の基幹を支え続けてきたモノづくり。 カルモ鋳工では、その精神と誇りを絶やさず、創業以来、業界に先駆けた取り組みに意欲を注いでまいりました。 その最たる目的は、お客様とのパートナーシップの構築です。 そのためには、時代の変化を柔軟に捉え、あらゆるニーズを具現化してこそ成し得ると考えております。 技術力、対応力、品質、スピードへの飽くなき追求は、そんな姿勢の表れでもあります。 お客様の思いを敏感かつ迅速にくみ取りながら、お客様から選ばれ、必要とされるものづくり企業として、カルモ鋳工はたゆまぬ努力と変化を積み重ねてまいります。
