他社鋳物の公差が出せず加工を断られた。鋳物の収縮ばらつきを踏まえた独自ノウハウで、半導体部品の高精度公差にも対応します

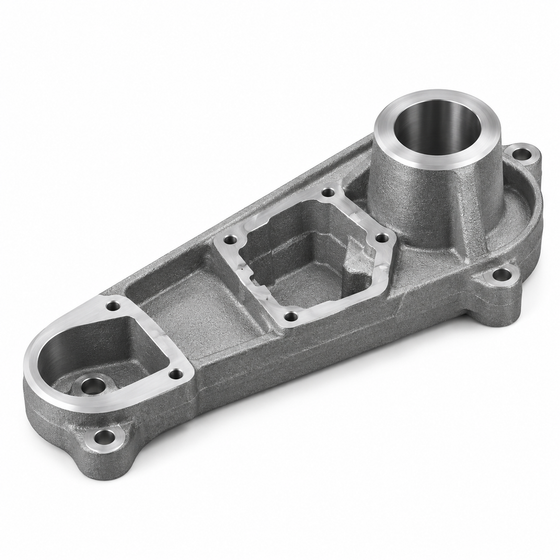

他社で鋳造した鋳物を持ち込んだところ、公差が出せず加工を断られた経験はありませんか。半導体製造装置向け部品のように微小な公差が要求される形状ほど、対応できる加工先は限られます。 他社鋳造品は鋳物ごとに収縮量や内部応力のばらつきが把握しづらく、公差を保証したまま機械加工するにはノウハウが必要です。見立てを誤ると、加工の途中で寸法が逃げてしまいます。 カルモ鋳工は自社でも鋳造を行っているため、鋳物の収縮・ひずみの傾向を踏まえた加工条件の見立てが可能です。接触式三次元測定機と非接触デジタイザで加工中・加工後の寸法を確認しながら、他社鋳造品でも高精度公差での仕上げに対応します。 本製品は半導体製造装置向けの別部品を、他社鋳造の鋳物から独自ノウハウで公差対応まで仕上げた事例です。 工法別の損益分岐と小ロット対応の考え方をまとめた技術資料を無料進呈しています。下記よりダウンロードください。
この製品へのお問い合わせ
関連動画
基本情報
【対応ロット】1個から（機械加工のみの受託も可） 【対応鋳物】他社鋳造品の鋳物全般（材質・鋳造方式は問わず要相談） 【加工サイズ】50mm角〜1,000mm角 【本製品サイズ】450mm×250mm×150ｍｍ 【対応材質】アルミ合金・銅合金・鋳鉄・ステンレス鋳物（AC4CH／AC8B／CAC406／SCS13／FCD450 ほか） 【機械加工】5軸マシニングセンタ15台、門型MC2台、立形MC3台、NC旋盤2台／幾何公差±0.03の実績多数 【検査】接触式三次元測定機2台、非接触3次元デジタイザ1台（偏差50〜80μ）／加工中・加工後の寸法確認を独自ノウハウで実施 【表面処理】メッキ・塗装・アルマイト・含浸を手配（RoHS・REACH対応） 【認証】ISO9001（2012年）／JIS Q 9100（2015年）／KEMS Step2
価格情報
図面と鋳物（現物）をご提示いただければ無料でお見積りします。他社鋳造品でも公差要求の高い加工のみの受託に対応しており、材質・鋳造方式は問いません。 自社鋳造から機械加工まで一貫対応も可能なため、公差が出しにくい鋳物の作り直しもあわせてご提案します。
価格帯
1万円 ~ 10万円
納期
※鋳物の材質・形状確認後、最短2週間で加工開始。数量・精度要求により変動しますので、まずはご相談ください。
用途／実績例
【対応業界】半導体・通信機器／自動車・CASE／鉄道／航空・宇宙／船舶／ロボット／工作機械／農業機械／電力・エネルギー 【納入実績】 ■ 半導体製造装置向け精密ステージ部品（他社鋳造の鋳物／独自ノウハウで幾何公差±0.03を保証） ■ 半導体製造装置向けベース・台座（他社鋳造の鋳物／機械加工・検査を一貫対応） ■ 半導体製造装置向けチャンバー部品（他社鋳造の鋳物／気密性が要求される形状） ■ 鉄道車両向けシリンダーケース（AC4CH-T6／中子6個の複雑形状／納期2週間） ■ 船舶用アルミ部品（AC2A-T6／小型・高精度・多数個どり） 【こんな場面で使われています】 ・他社鋳物の公差が出せず加工を断られた ・半導体部品など微小な公差要求がある鋳物の後工程だけを頼みたい ・鋳造メーカーの設備都合で後回しにされている ・図面がなく現物しかない部品の複製 【実績規模】年間500件以上の試作・開発実績。直近5年で200社5,000品目。
