木型費と量産移行のタイミングで悩んでいませんか。木型設計から機械加工まで一貫対応し、AC2A-Fのヘッドカバーを量産します

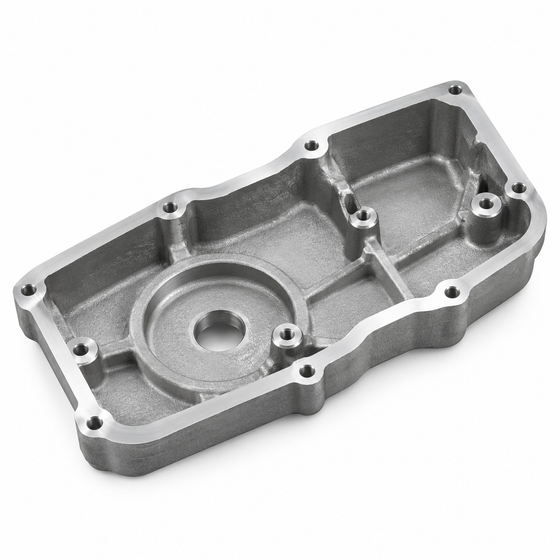

産業機械用ヘッドカバーのような部品を少量量産したいが、木型費と外注先の調整でタイミングを逃した経験はありませんか。 木型を外注しているメーカーは、木型メーカーと鋳造・加工メーカーの窓口が分かれるため、形状変更のたびに調整コストと時間がかかります。少量量産では、この調整の負担が採算を圧迫します。 カルモ鋳工は木型・金型の設計製作から鋳造、機械加工、検査まで社内で一貫対応しています。生型・自硬性・アルカリフェノール・コールドボックス・金型の5つの鋳造プロセスを社内に保有し、数量と形状に応じて最適な工法を選択。窓口を一本化することで、少量量産でも短納期・低コストでの立ち上げが可能です。 本製品はAC2A-F材のヘッドカバーを、木型設計から機械加工まで一貫して手がけ、少量量産に対応した事例です。 工法別の損益分岐と小ロット対応の考え方をまとめた技術資料を無料進呈しています。下記よりダウンロードください。
この製品へのお問い合わせ
関連動画
基本情報
【木型設計】木型・金型の設計から社内で一貫対応（形状変更・修正も社内完結） 【対応ロット】1個から少量量産まで 【鋳造サイズ】50mm角〜1,000mm角／最薄1mm（局所）・1.5mm（全体） 【本製品サイズ】400mm×200mm×100ｍｍ（産業機械用ヘッドカバー） 【対応材質】 ・アルミ合金：AC2A-F／AC2B／AC3A／AC4A／AC4B／AC4C／AC4CH／AC4D／AC7A／AC8B（10材種） ・銅合金：CAC403／406／502／301／302／303／702／703（8材種） 【鋳造プロセス】生型／自硬性／アルカリフェノール／コールドボックス／金型 の5工法を社内保有 【機械加工】5軸マシニングセンタ15台、門型MC2台、立形MC3台、NC旋盤2台／幾何公差±0.03の実績多数 【検査】接触式三次元測定機2台、非接触3次元デジタイザ1台（偏差50〜80μ） 【表面処理】メッキ・塗装・アルマイト・含浸を手配（RoHS・REACH対応） 【認証】ISO9001（2012年）／JIS Q 9100（2015年）／KEMS Step2
価格情報
図面またはサンプル現物をご提示いただければ無料でお見積りします。木型設計から社内で一貫対応するため、少量量産でも木型費・納期を押えられます。 量産移行に伴う数量増加時は工法見直しでさらにコストダウンできる場合があります。まずは形状と数量をご相談ください。
価格帯
1万円 ~ 10万円
納期
~ 1ヶ月
※木型設計・製作を含む初回は最短3週間。量産移行後は工法見直しで短縮可能です。形状・数量によって変動しますので、まずはご相談ください。
用途／実績例
【対応業界】自動車・CASE／鉄道／航空・宇宙／船舶／半導体・通信機器／ロボット／工作機械／農業機械／電力・エネルギー 【納入実績】 ■ 産業機械用ヘッドカバー（AC2A-F／木型設計から機械加工まで一貫対応／少量量産） ■ 農業機械用アルミ部品（AC4A-T6／高精度仕上げ） ■ 鉄道車両向けシリンダーケース（AC4CH-T6／中子6個の複雑形状／納期2週間） ■ 電力機器向け銅合金鋳物（CAC406／薄肉・内部通路・偏肉対策） ■ 自動車 EV向けモータハウジング（AC4B-T6） 【こんな場面で使われています】 ・木型費と量産移行のタイミングで採算が合わない ・木型メーカーと鋳造・加工メーカーの調整に時間がかかる ・試作評価用に数個だけ必要 ・図面がなく現物しかない部品の複製 【実績規模】年間500件以上の試作・開発実績。直近5年で200社5,000品目。
