細い中子の通路も鋳造。CAC406の船舶部品250×280×200、最薄1mmを1個から最短3週間

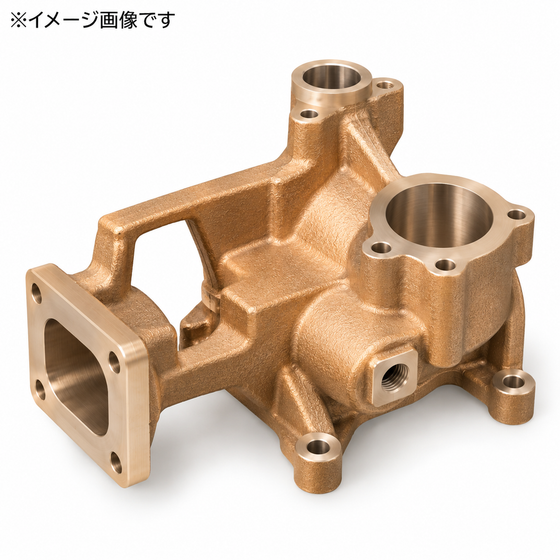

船舶用部品で銅合金鋳物の製造先が見つからない経験はありませんか。 この製品は内部通路が細いため、中子の製作が難しく鋳造時の圧力で折れたり変形しやすいため、通路形状を保ったまま鋳造する難度が高くなります。木型・中子を外注しているメーカーほど、形状変更や中子強度の見直しに時間がかかります。 カルモ鋳工は木型・金型の設計製作から鋳造、機械加工、検査まで社内で一貫対応しています。鋳造シミュレーションで湯流れと中子への圧力を事前に確認し、細い中子でも折損リスクを抑えた設計をご提案します。銅合金を含む5つの鋳造プロセスを社内に保有しているため、材質・形状に応じた最適な工法選択も可能です。 本製品はCAC406材の船舶用銅合金鋳物を、細い中子（通路）構造のまま木型設計から機械加工まで一貫して仕上げた事例です。 工法別の損益分岐と小ロット対応の考え方をまとめた技術資料を無料進呈しています。下記よりダウンロードください。
この製品へのお問い合わせ
関連動画
基本情報
"【木型設計】木型・金型・中子の設計から社内で一貫対応（形状変更も社内完結） 【対応ロット】1個から 【鋳造サイズ】50mm角〜1,000mm角／最薄1mm（局所）・1.5mm（全体） 【本製品サイズ】250mm×280mm×200ｍｍ（船舶用銅合金鋳物） 【対応中子】細い中子（通路）構造にも対応。鋳造シミュレーションで折損リスクを事前確認 【対応材質】 ・銅合金：CAC406／403／502／301／302／303／702／703（8材種） 【鋳造プロセス】生型／自硬性／アルカリフェノール／コールドボックス／金型 の5工法を社内保有 【機械加工】5軸マシニングセンタ15台、門型MC2台、立形MC3台、NC旋盤2台 【検査】接触式三次元測定機2台、非接触3次元デジタイザ1台（偏差50〜80μ） 【認証】ISO9001（2012年）／JIS Q 9100（2015年）／KEMS Step2"
価格情報
図面またはサンプル現物をご提示いただければ無料でお見積りします。細い中子（通路）構造も鋳造シミュレーションで事前検証し、折損リスクを抑えた条件でご提案します。 木型設計から社内で一貫対応するため、中子形状の見直しが必要な場合も木型費・納期を押えられます。
価格帯
1万円 ~ 10万円
納期
※木型・中子の設計製作を含む初回は最短3週間。中子形状の複雑さにより変動しますので、まずはご相談ください。
用途／実績例
【対応業界】船舶／自動車・CASE／鉄道／航空・宇宙／半導体・通信機器／ロボット／工作機械／農業機械／電力・エネルギー 【納入実績】 ■ 船舶用銅合金鋳物（CAC406／細い中子【通路】構造／木型設計から機械加工まで一貫対応） ■ 電力機器向け銅合金鋳物（CAC406／薄肉・内部通路・偏肉対策） ■ 産業機械用オイルフィルター（AC4B-F／木型設計から機械加工まで一貫対応／試作） ■ 鉄道車両向けシリンダーケース（AC4CH-T6／中子6個の複雑形状／納期2週間） ■ 農業機械用アルミ部品（AC4A-T6／高精度仕上げ） 【こんな場面で使われています】 ・細い中子（通路）構造の鋳造で断られた ・銅合金鋳物の薄肉・内部通路形状に対応してほしい ・木型費と一貫生産の両方を実現したい ・図面がなく現物しかない部品の複製 【実績規模】年間500件以上の試作・開発実績。直近5年で200社5,000品目。
カタログ（2）
カタログをまとめてダウンロード
企業情報
カルモ鋳工は、アルミ合金・銅合金鋳物の木型・金型製作から、砂型・金型鋳造、機械加工、検査まで一貫対応する神戸の鋳造メーカーです。 1個の試作・多品種少量品から量産品まで対応。自社鋳造品だけでなく、他社で鋳造された鋳物の機械加工のみのご依頼にも対応しています。 「少量のため鋳造を断られた」「鋳造欠陥が改善しない」「鋳物の加工先が見つからない」「図面がなく現物しかない」といった案件もご相談ください。3Dスキャンによる現物測定から型製作、鋳造、加工まで対応します。
