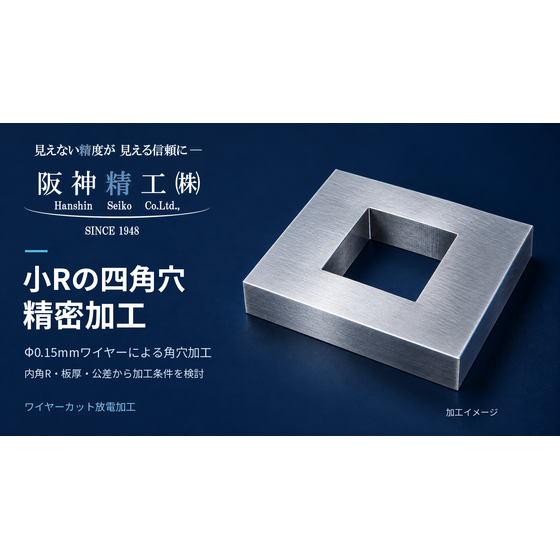

四角穴の内角Rを小さくしたい方へ。最小φ0.15mmのワイヤーに対応し、焼入れ材もご相談可能。
阪神精工株式会社では、小さな内角Rが求められる四角穴・長方形穴のワイヤーカット放電加工を承っています。エンドミルでは角の丸みが大きくなる形状や、焼入れ材の精密角穴加工をご相談ください。 最小φ0.15mmのワイヤーに対応。材質・板厚・穴の幅と長さ・必要な内角R・公差を確認し、加工条件を検討します。穴寸法だけでなく、基準面や他の穴との位置関係、相手部品との組み付け条件も確認します。 貫通する四角穴はワイヤーカット、底を残す止まり穴は形彫り放電加工など、形状に応じた方法をご案内します。 必要なR寸法と許容範囲を図面に指定し、数量・希望納期を添えてお問い合わせください。
この製品へのお問い合わせ
基本情報
■加工形状：小Rを指定した四角穴・長方形穴・角穴 ■主な加工方法：ワイヤーカット放電加工 ■最小対応ワイヤー径：φ0.15mm ■対象材料：導電性材料。焼入れ材・高硬度材もご相談可能 ■確認項目：材質、板厚、穴寸法、内角R、位置公差、表面粗さ ■閉じた貫通穴：ワイヤーを通す開始穴が必要 ※φ0.15mmはワイヤー径です。仕上がり内角R0.075mmを保証するものではありません。 ※加工可否・対応精度は放電ギャップや加工条件を含めて個別に確認します。
価格情報
材質・板厚・穴寸法・内角R・要求精度・数量に応じて個別にお見積もりします。必要なR寸法と許容範囲が分かる図面をご提供ください。
納期
※加工内容・数量・開始穴の準備状況により異なります。支給予定日とご希望納期を添えてお問い合わせください。
用途／実績例
【用途・ご相談例】 ■金型部品の小R四角穴加工 ■位置決め治具の精密角穴加工 ■精密機械部品の長方形穴加工 ■相手部品の角との干渉を抑えたい穴形状 ■焼入れ後の部品への角穴加工 ■基準面や他の穴との位置関係を指定する加工 組み付けに関わる場合は、相手部品の角形状や必要なすきまもお知らせください。
企業情報
阪神精工株式会社は、1948年創業、兵庫県神戸市を拠点とする精密金属加工会社です。 ワイヤーカット放電加工・形彫り放電加工・細穴放電加工を中心に、マシニング加工・研磨・仕上げ・測定までの一貫加工に対応。精密部品、金型部品、治具、試験片など、単品・試作・小ロットからご相談いただけます。 焼入れ鋼・超硬合金・ステンレスなどの加工をはじめ、厚物部品の輪郭加工、キー溝、微細スリット、複雑形状の加工にも対応しています。材質・形状・要求精度・用途を確認し、加工条件や工程を検討。複数の加工先へ手配する負担を減らし、部品製作を支えます。 「図面どおりにつくること」を基本に、社内で検査・測定を行い、仕上がりを確認して出荷します。 神戸・兵庫を拠点に、全国からの加工相談・見積依頼を承っています。加工先にお困りの部品や、工法・工程を検討したい図面がありましたら、お気軽にご相談ください。 https://www.hansei.co.jp/
