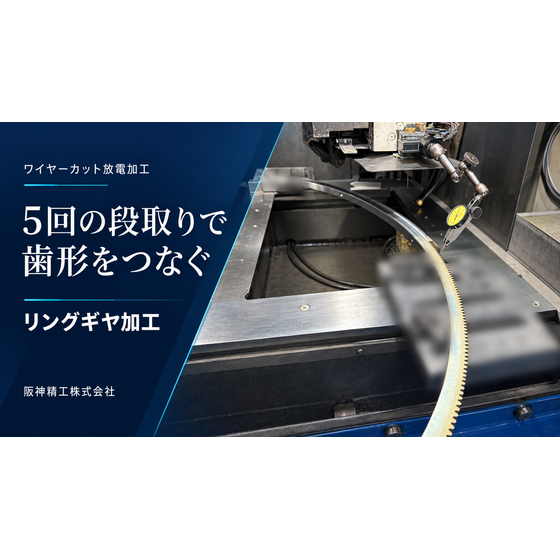

外径φ1000mmの半円素材にリングギヤの歯形を加工。独自の専用治具と5回の段取りで、加工範囲をつなぐ位置決めに対応。
阪神精工では、ワイヤーカット放電加工による大径リングギヤや円弧状部品の加工相談を承っています。 掲載事例は、SUS304製の半円素材へのリングギヤ歯形加工です。素材寸法は外径φ1000mm・内径φ950mm、歯数は全周換算656歯の仕様です。 機械の加工ストローク内に収まらないため、加工範囲を分けて5回の段取りで加工しました。独自の専用治具を使用し、セット替えのたびに位置と通りを調整。前に加工した範囲と次の範囲で、歯の位置・向き・円弧のつながりを合わせています。 一つひとつの歯形と、部品全体の位置関係を考慮した段取りが本事例のポイントです。1回の段取りで加工できない部品も、形状・要求精度・保持方法を確認して対応を検討します。 図面とあわせて、材質・外径・内径・板厚・歯形仕様・要求精度・数量・希望納期をお知らせください。
この製品へのお問い合わせ
基本情報
【掲載事例の加工条件】 材質：SUS304（ステンレス鋼） 素材形状：半円 素材寸法：外径φ1000mm・内径φ950mm 加工内容：リングギヤの歯形加工 歯数：全周換算656歯 加工方法：ワイヤーカット放電加工 段取り：5回に分けて加工 使用治具：自社独自の専用治具 管理項目：セット替え後の位置・通り、歯形と円弧のつながり ※半円素材の加工事例です。全周一体のリングを1回で加工した実績ではありません。加工可否・精度は寸法・重量・形状・保持条件を確認してご案内します。
価格情報
図面ごとの個別見積りです。材質・外径・内径・板厚・歯形仕様・要求公差・数量・段取り回数・治具製作の内容を確認してお見積りします。
納期
※歯形・寸法・数量・治具の準備・セット替えを含む加工工程・設備の稼働状況を確認してご案内します。支給予定日と希望納期をお知らせください。
用途／実績例
【加工実績】 SUS304製の半円素材（外径φ1000mm・内径φ950mm）に、全周換算656歯のリングギヤ形状を加工。専用治具を用い、5回の段取りで加工範囲をつないだ事例です。 【ご相談いただける加工】 ・大径リングギヤの歯形加工 ・円弧状部品のワイヤーカット ・セット替えを伴う大型部品加工 ・加工範囲のつなぎ目で位置合わせが必要な加工 ・1回の段取りでは加工できない部品の工程検討 ※標準ギヤの販売ではなく、図面に基づく受託加工サービスです。
企業情報
阪神精工株式会社は、1948年創業、兵庫県神戸市を拠点とする精密金属加工会社です。 ワイヤーカット放電加工・形彫り放電加工・細穴放電加工を中心に、マシニング加工・研磨・仕上げ・測定までの一貫加工に対応。精密部品、金型部品、治具、試験片など、単品・試作・小ロットからご相談いただけます。 焼入れ鋼・超硬合金・ステンレスなどの加工をはじめ、厚物部品の輪郭加工、キー溝、微細スリット、複雑形状の加工にも対応しています。材質・形状・要求精度・用途を確認し、加工条件や工程を検討。複数の加工先へ手配する負担を減らし、部品製作を支えます。 「図面どおりにつくること」を基本に、社内で検査・測定を行い、仕上がりを確認して出荷します。 神戸・兵庫を拠点に、全国からの加工相談・見積依頼を承っています。加工先にお困りの部品や、工法・工程を検討したい図面がありましたら、お気軽にご相談ください。 https://www.hansei.co.jp/
